高帥 劉騫

（七喜智能設備有限公司， 廣州  510760）

摘要：本文介紹現代造紙機設備工作原理，生產線電氣控制系統的特點。以七喜變頻器HD700為驅動裝置，以PLC為控制主機，實現PLC與HD700變頻器的通訊、造紙機的速度控制，負荷分配控制等功能。在造紙機變頻傳動系統中，七喜變頻器方案取得了良好的穩定性和控制精度，較好滿足造紙機生產線需要。

關鍵詞：HD700；造紙機；變頻傳動

The application of HEDY drive in the inverter system of paper machine

GAO Shuai  LIU Qian

(Guangzhou HEDY Intelligent Equipment Co., Ltd，Guangzhou  510760)

Abstract： The working principle of paper machine equipment and the character of the electric control system of paper machine is introduced.PLC is master,HD700 is slave, the function of the communication with PLC and HD700 drive,speed control paper machine,load distribution control are realized.In the inverter system of paper machine,HD700 drive get stability and control precision,which can satisfy the production line of paper machine.

Keywords：HD700 drive；paper machine；inverter；

0   引言

造紙工業是一個與國民經濟發展息息相關的重要產業，它涉及林業、農業、機械制造、化工、電氣自動化、交通運輸、環保等多個產業。而現在多數造紙企業采用多臺直流電動機帶動各傳動軸的傳動方式，可做到無極調速，但由于碳刷的存在使維護相當麻煩。隨著交流變頻控制系統及通訊技術的發展，交流變頻傳動系統在新型造紙機上的應用越來越廣泛，調速范圍寬，調速性能好，節電，操作簡便。現代化的造紙機系統采用上位機、PLC、變頻器交流電機構成系統，完成紙機的監控、運行及生產管理。

1   造紙機械設備的構成和原理

造紙機械設備由原料設備，制漿設備，造紙機組成。其中最核心部分是造紙機，造紙機是按照紙張形成的順序分為網部、壓榨、前干燥、后壓榨、后干燥、壓光機、卷紙機等。其工藝為流漿箱輸出的紙漿在網部脫水成型，在壓榨部進行壓縮使紙層均勻，經過前干燥進行干燥，接著進入后壓榨進行施膠水，再進入后干燥烘干處理，然后利用壓光機使紙張平滑，最后通過卷紙機形成母紙卷。造紙工藝流程圖如圖1所示：

2   造紙機電氣系統需求分析

2.1  造紙機自動化控制控制要求

a.起動要求：

紙機中存在傳動慣量較大的分部，如烘缸，需要平穩起動，避免機械連抽的損壞。

b.速度要求：

造紙機由紙漿到紙，需經過壓力噴漿上漿、壓榨、干燥、壓光和卷繞等多個分部，是一個多單元的速度協調控制系統，各個分部間的速度有著較嚴謹?shù)乃俣缺壤P(guān)系，否則會造成斷紙或過度松弛，影響成紙的物理指標，而且不能穩定紙頁的定量控制，影響產品質量。因此紙機的各分部都要有精度較高的穩速性能。

c.分部調速的要求：

紙機上的紙受到牽引力的作用，在網部和壓榨部產生縱向伸長，在干燥部縱向繼續伸長，當紙張含水量降低后，紙張減少縱向伸長變形，在紙張進入壓光機和卷紙機時，紙張?jiān)贍恳扉L(zhǎng)，因此在整個紙機生產線中，各個分部的速度是不同的，這樣可以保持紙幅張力。同時，紙機各分部的速度必須是可以調節的。這樣可以避免紙幅松弛或過度繃緊而斷紙。由于造紙機無須頻繁起動，而工藝要求的變速范圍不大，所以穩速是紙機電氣傳動自控的主要目標。

2.2  造紙機電氣控制難點

a.紙機的速度控制：

    由于各分部傳送著生產過程中的紙張，根據造紙工藝要求，保持后一級張力略大于前一級，需要各分部間線速度比例協調控制，高精度、可靠地保持這個比例系數就能保證產品產量、質量。同時，紙機的這種速度比例協調關系應在改變車速或停機后重新開機繼續保持，不需重新調節。各分部獨立控制，且具有靈敏的微升、微降及繃緊等調節功能，便于操作調節與前后分部間的速差，避免紙張?jiān)賯魉瓦^(guò)程中的過度松弛和繃緊斷紙現象。

b.主從負荷分配控制：

在造紙傳動控制中多個傳動點帶動一塊網部或多個傳動對象，相互施壓合成一定力矩且同步運轉的情況，要使各關聯傳動電機根據各自的配置按比例合理承擔功率輸出，需采用負荷分配控制形式，如果負荷分配調節不好，將會造成整個負荷環路各傳動點負載失衡，線速不同步，無法正常運行。

3   七喜變頻器的系統控制方案

3.1  七喜變頻器的特色

a.全系列產品通過美國UL認證，產品穩定可靠。

b.5.5KW及以上功率標配直流電抗器，減小電流脈動值，改善輸入功率因素。

c.完善的保護功能，系統穩定、可靠性高，內置EMC濾波器。

d.超低噪音，載波頻率可以在1K—15K可調整。

e.IGBT結溫模型設計及獨特的結構設計，更好的適應外界的高溫高濕環境。

3.2七喜變頻器系統方案設計

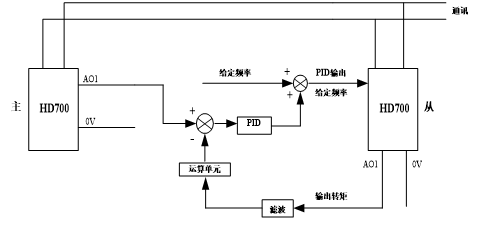

依據造紙機對電動機驅動系統的要求，為系統準備了造紙機調速的專用變頻器。在系統中，網部的復壓作為主傳動，真空壓榨為輔傳動。主傳動采用基本的速度控制方式，從傳動采用負荷分配控制。在從機控制中，運用變頻器內部PID修正頻率主給定，以主傳動的轉矩輸出作為從機的PID給定值，從傳動的轉矩輸出經濾波后作為PID反饋值。為了提高控制精度，可以調節PID給定量和反饋量的增益，如200%。這樣保證了控制精度，提高了系統的穩定性，方案如圖2所示：

3.3應用七喜變頻器后造紙機系統性能改善

a.由于七喜變頻器的過流、過壓、過熱、欠壓等多種保護措施能有效的保護電機，使設備故障率低；

b.經變頻調速后，電機以軟啟動方式啟動，減少對電網和設備的沖擊；

c.經七喜變頻器系統改造方案后，提高了電機的調速精度，速度更加的平滑穩定，極大提高了系統的穩定性；

d.使用變頻器后，可以自動控制烘干系統的壓力和紙漿的流量，提高系統的效率；

e.經系統改造方案后，低頻轉矩大，響應快，運行轉速精度高，波動小。

f.流量控制器信號和烘干系統的氣壓信號，通過七喜變頻器的模擬信號輸出到系統控制器，來調節紙漿的流量和烘干系統的烘干壓力，操作安全方便。

4  結論

造紙機變頻傳動控制系統改造方案，滿足了造紙機電氣控制系統的主從負荷分配控制和速度控制要求，提高了系統的可靠性和穩速精度。在各造紙廠得到廣泛應用，并獲得一致認可。

參考文獻

[1]黃煊，撒繼銘. 造紙機交流變頻調速控制系統[J].北京：中華紙業，2004.24-37.

[2] 王志軍，張池.造紙機負荷分配產生的原因與控制[J].北京：中國造紙，2006.101-102.

[3]張池.基于PROFIBUS現場總線的造紙機電控系統設計[J].北京：計算技術與自動化，2009.28-30.
