摘要：本文介紹了七喜HD700系列變頻器通過HDOM-Profibus-V0通信模塊與PLC的組網方法。并通過實例，以西門子S7-300 PLC作為DP主站，HD700變頻器為從站，設置HD700變頻器參數、STEP7硬件組態配置和軟件編程，實現PLC對變頻器進行控制、監視和診斷等功能。

一、概述

現場總線是20世紀80年代中期在國際上發展起來的。它應用在生產現場，實現微機化測量設備之間的雙向串行多節點數字通信，它適應了工業控制系統向分散化、網絡化、智能化方向的發展，一經產生便成為全球工業自動化技術的熱點，受到全世界的普遍關注。

Profibus-DP協議使用了ISO/OSI通訊標準模型的第一層和第二層，這種精簡的結構保證了數據的高速傳送，使得該總線特別適合可編程控制器與現場分散的IO設備之間的通訊，具有適合于快速、時間要求嚴格的應用和復雜的通信任務的特點。

二、HDOM-Profibus-V0模塊介紹

HDOM-Profibus-V0模塊是HD700系列變頻器的Profibus DP通訊模塊選配件，用于Profibus DP網絡組態，使得HD700變頻器可以作為Profibus DP網絡的從站節點，以實現DP主站對變頻器的控制、監視和診斷等功能。

1) 數據傳輸速率及傳輸距離：

HDOM-Profibus-V0模塊自動偵測并自適應數據傳輸速率，其支持的傳輸速率和傳輸距離如表1-1所示。

?表1-1 數據傳輸速率及傳輸距離

2) 支持5種PPO（參數過程數據對象PPO1～PPO5）數據傳輸格式；

3) 支持Profibus DP V0協議；

4) 模塊由變頻器供電，模塊輸出滿足SELV安全等級.

三、HDOM-Profibus-V0模塊與西門子S7-300 PLC硬件連接組網

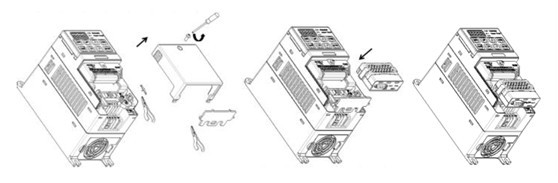

1) HDOM-Profibus-V0模塊機械安裝。HD700變頻器配有一個多功能擴展端口CN2，可用于將HDOM-Profibus-V0模塊安裝于變頻器上。安裝方法如圖1所示：

????????????????????????????????????????? 圖1 ?HDOM-Profibus-V0模塊安裝到變頻器示意圖

2) HDOM-Profibus-V0模塊與西門子S7-300 PLC硬件連接

HDOM-Profibus-V0模塊配有一個可用于Profibus DP網絡的標準9針D型母連接器。通過Profibus DP網絡總線連接器和Profibus DP整體屏蔽的雙芯絞合電纜與西門子S7-300 PLC建立硬件連接。

圖2 ?HDOM-Profibus-V0模塊與總線連接器安裝示意圖

?

四、西門子S7-300 PLC硬件組態與編程

1)西門子STEP 7編程軟件里組態HD700從站。組態的HD700的GSD文件可從我公司網站http://iac.hedy.com.cn下載。以變頻器組態選擇PPO2數據傳輸格式， 1#變頻器（DP地址為3）為例，非周期性輸入輸出緩沖區地址為PIW256到PIW262及PQW256到PQW262，周期性輸入輸出緩沖區地址為PIW264到PIW274及PQW264到PQW274。

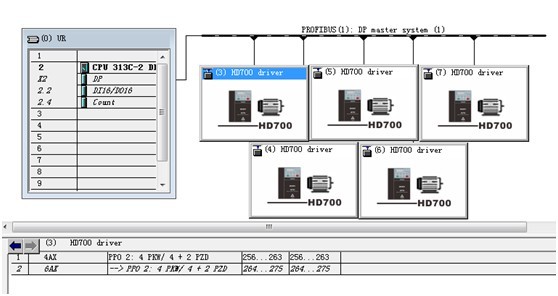

硬件組態如圖3所示：

?

??????????????????????????????????????????????????????? 圖3 ?S7-300 PLC硬件組態圖

?

2) 西門子S7-300 PLC通過Profibus DP總線控制變頻器的編程。以1#變頻器（DP地址為3）為例，部分程序如下：

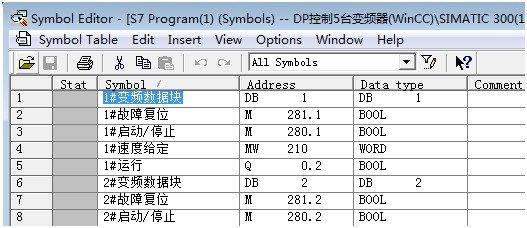

部分變量定義：

?

1#變頻器數據塊：

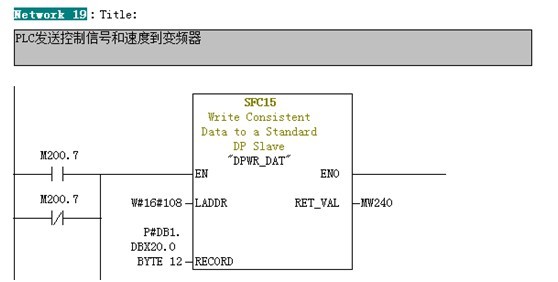

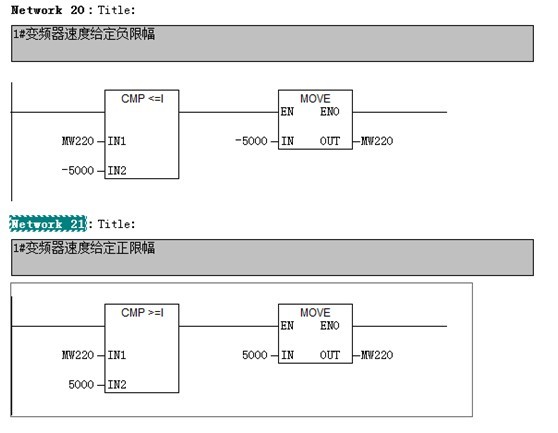

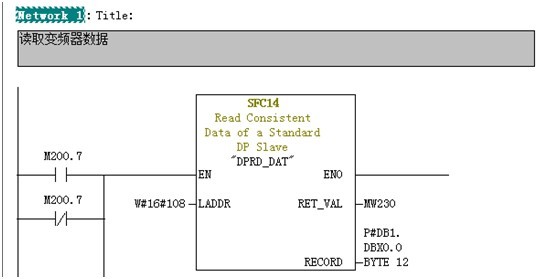

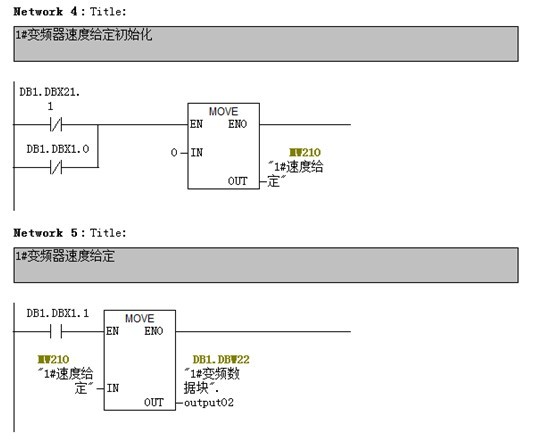

這里僅給出PLC控制1#變頻器起停、更改變頻器設定頻率，讀回變頻器狀態字、輸出頻率、輸出電流的部分程序：

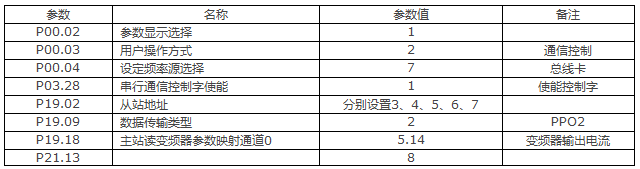

五、變頻器參數設置
