1、定義一個DI端子功能為P01.25（頻率給定切換到AI1），設定P01.01=2（多段速給定）.當此DI端子與公共端接通，給定源切換到AI1。

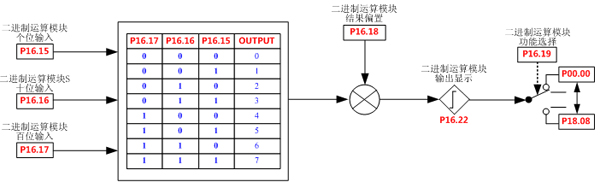

2、HD700系列變頻器有多個高級模塊，可實現多種功能。二進制模塊功能框圖如下：

如上圖所示改變個、十、百位輸入值，二進制模塊可以輸出0-7數值，設置p16.18（二進制運算模塊結果偏置）,輸出范圍會更寬。輸出結果為 P16.22的值，用戶可以自由查看。P16.19（二進制運算模塊功能選擇）可以選擇任意未受保護的參數。在此：P16.19設置為1.01(目標參數 為P01.01)，只需二進制模塊根據一個DI端子的狀態輸出2和3便可以實現頻率給定源在多段速和AI1之間切換。
方法：利用多段速端子其中一個端子實現頻率源切換。（如果現場原用變頻器為艾默生EV系列，則使用此方法無需改變線路）

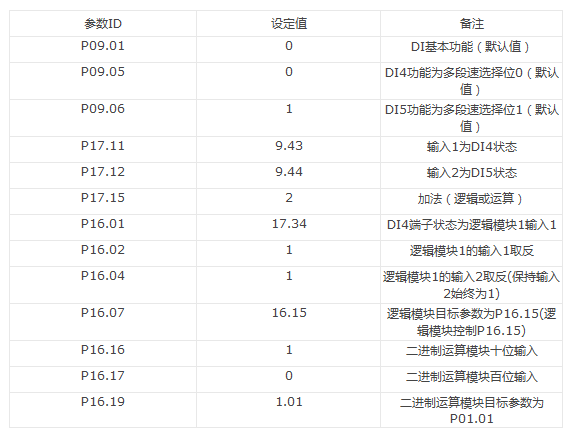

默認狀態下DI4、DI5分別為多段速選擇位0和多段速選擇為1，當DI4、DI5均與公共端斷開時，頻率給定源為AI1，當DI4與公共端接通時，頻率給定源切換到多段速2。參數設置如下表：

如上表設置，當DI4、DI5均與公共端斷開時，邏輯模塊1輸出為1，此時P16.15=1，二進制模塊輸出為3，P01.01=3，頻率給定源為AI1；當DI4或DI5與公共端接通時，邏輯模塊1輸出為0，此時P16.15=0，二進制模塊輸出為2，P01.01=2，頻率給定源切換到多段速，DI4與公共端接通時頻率源為多段速2；當DI4、DI5均與公共端接通時，頻率給定為多段速4。

其他參數請按工藝需求另行設置。
