HD700變頻器具有多個高級模塊，模塊的輸入輸出均自由可編程，合理運用高級模塊可以實現很多功能。此方案中需用到邏輯模塊和二進制模塊。以下圖1和圖2分別是邏輯模塊功能框圖和二進制模塊功能框圖：

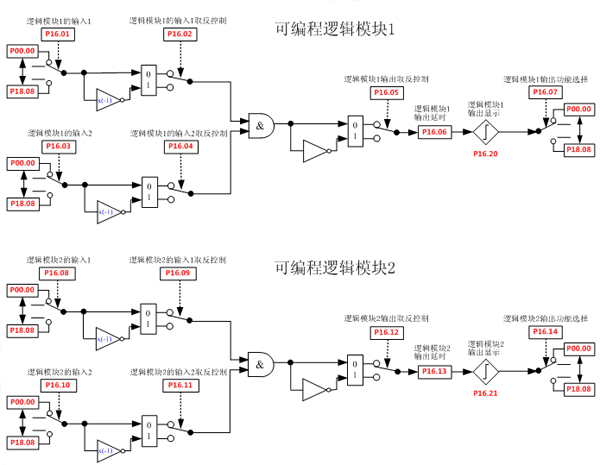

?圖1? 可編程邏輯模塊功能框圖

?

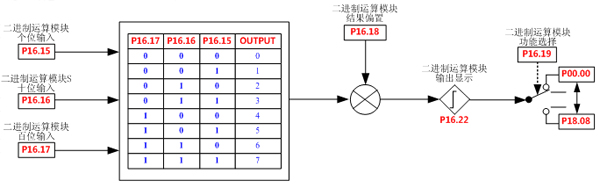

?圖2? 二進制模塊功能框圖

方案思路：
實現鍵盤給定和4-20mA給定通道的相互轉換其實就是改變P01.01的值，
P01.01=0，鍵盤給定；
P01.01=3，AI1給定;
因此可以把P01.01作為二進制模塊的輸出目標，用二進制各位的變化來控制P01.01。我們需要二進制模塊輸出0和3兩種結果，從圖2中可以看出，P16.17、 P16.16、 P16.15分別為“0、0、0”和“0、1、1”時，其對應輸出為0和3。
再用端子控制二進制模塊的各位輸入就能實現頻率給定通道之間切換。
選用DI4的狀態作為二進制模塊輸出改變的依據。模塊輸出3時需P16.16和P16.15同時為1，也就是改變DI4必須同時改變P16.16和 P16.15的值。
利用端子狀態可以直接改變P16.16，即設置P09.05=16.16。再運用端子狀態結合邏輯模塊控制P16.15，使P16.16和 P16.15同時隨著DI4狀態改變而改變。邏輯模塊可以作為“與門”運用，將DI4端子狀態(P09.43)和變頻器狀態(P12.01)作為邏輯模塊 的兩路輸入，邏輯模塊輸出來控制P16.15，即邏輯模塊輸出目標P16.07=16.15。
此時在變頻器狀態正常時（無故障）DI4即可控制P16.15和P16.16的值，進而便能控制二進制模塊輸出，最終控制P01.01的值，即控制頻率給定通道的轉換。

參數設置方法：
1、在出廠默認值情況下正確設置電機參數后，首先設置P01.01=0,用鍵盤給定頻率值（顯示輸出頻率狀態下按“∧”“∨”鍵給定）。
2、根據需要選擇用戶操作方式。（設置P00.03）
3、設置以下參數：
P8.02=4（AI1選擇4 mA -20mA）
P09.01=1（端子功能選擇高級）
P09.05=16.16（DI4端子狀態作為二進制十位輸入）
P16.01=9.43 (DI4端子狀態)
P16.03=12.01(變頻器狀態)
P16.07=16.15(邏輯模塊1的輸出為二進制個位輸入)
P16.19=1.01（二進制模塊輸出控制頻率源給定）
注意：
1、?以上參數為出廠默認值情況下，兩種頻率源給定通道之間相互切換需設置的參數，如果需要其他功能請自行設定。
2、?P08.02為AI1輸入模式
P08.02=0為0mA－20mA電流給定
P08.02=1為4mA－20mA電流給定（電流輸入斷線報警）
P08.02=4為4mA－20mA電流給定（電流輸入斷線不報警）
按以上方法進行參數設置便可實現：利用DI4控制鍵盤給定和模擬給定之間的相互切換。
