七喜變頻器具有功能強大的可編程運算模塊，可以實現其他國產或大部分進口品牌變頻器所不能實現的某些特殊功能。

比如一些場合需要根據工藝運行時間來確定變頻器運行頻率或者根據運行頻率來確定運行時間，實現f（運行頻率）×t（設定運行時間）=K（常數）的功能。在此僅以“根據設定的運行時間確定運行頻率”為例(f=K/t)來說明此功能。

HD700系列變頻器內置的運算模塊可以實現加、減、乘、除、濾波輸出、斜坡輸出、求絕對值、取冪等多種運算功能，利用它的除法運算功能即可實現上述的工藝要求。

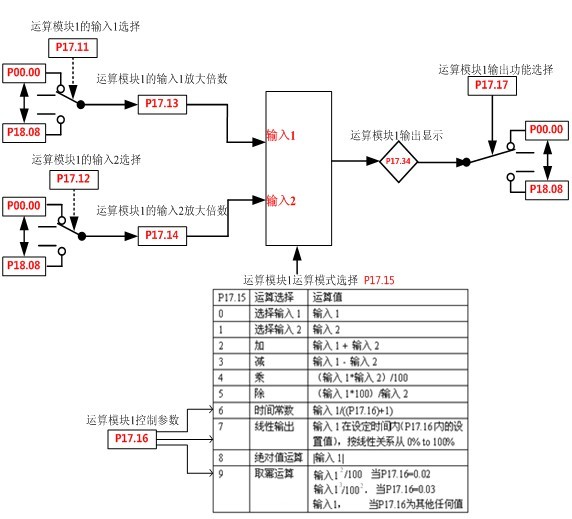

P17組運算模塊功能如下圖所示（僅示出運算模塊1）：

?

參數說明如下表所示：

?

?

??????????????????????????????????? 表1 運算模塊1參數簡要說明

更詳細的說明請參見《HD700系列變頻器高級功能手冊》（http://IAC.hedy.com.cn）。

在編程實現該功能時需注意以下參數：

P10.25（運行時間上限T_max）：0-60000，

P10.15（設定運行時間T）：?0-P10.25。

?

當可編程功能塊調用P10.15時，自動將此參數轉換為相對于P10.25的百分數進行運算。

?

使用此功能的關鍵在于確定常數K，可以先測量出設備（電機）以最高轉速（最大頻率）運行時所耗費的時間，然后將其相乘獲得。例如：若設備（變頻器）工藝運行最大頻率為50Hz。以此頻率運行，測得所需運行時間為120秒，則當設定P01.02=50Hz（變頻器最大運行頻率）時可以計算：

???? K=[(50Hz/50Hz) ×100%]×[(120s/T_max) ×100%]?1

?

因為工藝運行最小頻率未知，所以最長時間也未知，但我們可以根據變頻器的調速范圍設定一個最小頻率。在V/F方式下，HD系列變頻器調速范圍為1：50，這樣我們設最小頻率為1Hz。那么我們可以以變頻器運行在最小頻率1Hz時所耗時間設定P10.25（T_max）：

與式1類似：

??? K=[(1Hz/50Hz) ×100%]×[(T_max/T_max) ×100%]?2

用式1除以式2，可以求得P10.25(T_max)=6000，再代入式1

求得K=2%。

?

值得注意的是：

?

運算模塊調用的是HD700變頻器中的參數，K不是某個特定的參數，但我們可以用HD700中的預置值（P04.01—P04.16）中的一個來間接指定它，這里指定P04.02做為K。K=2.0%，容易知道設定P04.02=1Hz即為2.0%。

?

根據以上描述，設置參數表如下：

由以上參數表和邏輯功能圖測得結果如下：

1.當設定P10.15=120時，P04.01=50Hz;

2.當設定P10.15=240時，P04.01=25Hz;

3.當設定P10.15=360時，P04.01=16.65Hz?誤差0.02Hz（應為16.67Hz）;

4.當設定P10.15=400時，P04.01=15.15Hz?誤差0.15Hz（應為15Hz）;

5.當設定P10.15=440時，P04.01=13.65Hz，誤差0.014Hz（應為13.64（13.636）Hz）。

?

經選取多個設定時間試驗，測得誤差不超過0.2Hz，滿足工藝要求。

?

這個誤差是由于HD700變頻器的參數以百分數形式進行運算時，只能精確到0.1%而帶來的，如果能確切知道最小工藝轉速，且此值大于1Hz，那么P10.25的值可以進一步放小，從而使得K值增大，誤差減小。
