1、注塑機行業概述

?

????? 塑膠制品是日常生活必不可少的，隨著現代社會節能環保的呼聲不斷，塑膠行業降低生產成本，成為了它們提高競爭力的關 鍵。而在塑膠行業的生產中，數量眾多的注塑機是他們的主要生產設備，電能的損耗在其生產成本中占有很大部分的比例。特別是針對在用電形勢較緊張的某些工業 城區，經常由于限電停產。因此，對注塑機進行節能技術改造的變得尤其重要。

?

2、工作原理和控制方式分析

?

????? 以常見的定量泵為例，對注塑機進行變頻節能改造。注塑機的工作過程約為：合模---射膠---保壓---溶膠---冷卻---開模---頂針。 由于注塑機工作時在整個生產周期中，合模和脫模，開模系統所需油壓較低，且時間較短；而注射，保壓，冷卻系統所需油壓較高，且時間較長，一般為一個工作周 期的40%~60%，同時注塑機生產時間的長短還與加工工件情況有關。

某注塑廠使用的注塑機是 東華165G型注塑機，主要生產手機的前后蓋板等產品。注塑機采用11Kw電機的定量泵，電機采用接觸器直接啟動方式，液壓采用雙比例（比例流量和比例壓 力）控制，兩路信號均為0-1A電流。由于注塑機在射膠、保壓、溶膠、冷卻和開模這些工藝段所需要的流量和壓力不是恒定的，因此會有節能空間；同時從頂針 完成到下一次合模這段時間電機是不需要工作的，因此也有很大的節能空間。

七喜HD700變頻器可根據注塑機當前的工作狀態，如合模、射膠、熔膠、開模等階段以及流量和壓力的設定要求，自動調節油泵的轉速，調節油泵供 油量，使油泵實際供油量與注塑機實際負載流量在任何工作階段均能保持一致，使電機在整個變化的負荷范圍內的能量消耗達到所需的最小程度，基本消除溢流現 象，并確保電機平穩、精確地運行。

由油泵固有的調速特性可知，在相同流量情況下，用變頻控制比用閥門控制油泵所消耗的有功功率要小得多，且流量愈小，差別愈大。由于泵類負載的特性，采用變頻技術改造后，節能效果一般可達20%～60%。

?

3、注塑機系統流量與壓力原理

?

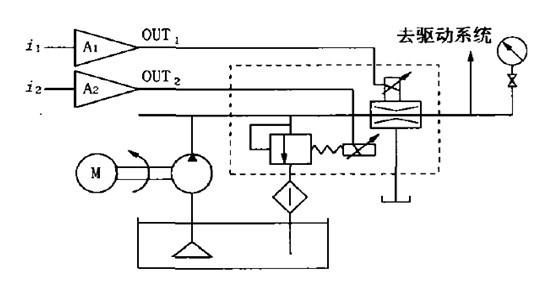

????? 注塑機控制器通過OUT1和OUT2兩路0-1A信號分別控制比例流量閥和比例壓力閥的開度，用以調節系統中各工藝動作的速度和所需的壓力。下圖為注塑機流量與壓力控制原理圖：

4、變頻控制電氣原理

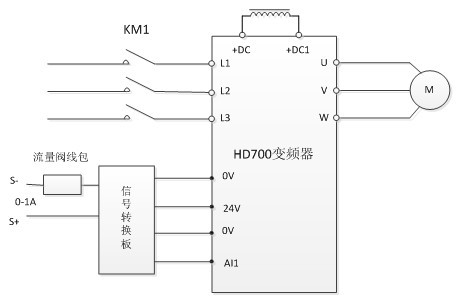

????? 原系統電機采用星三角降壓?jiǎn)?dòng)，根據原系統控制特點，在盡可能少的更改原系統線路及操作方式的原則下，做出如下控制方案：用變頻器改造后，電機 接成三角形，變頻器上電直接啟動。KM1為原系統星三角啟動的主接觸器，S+/S-為系統的比例流量閥信號，通過信號轉換板把0-1A信號轉換成 0-10V信號?？刂圃韴D如圖所：

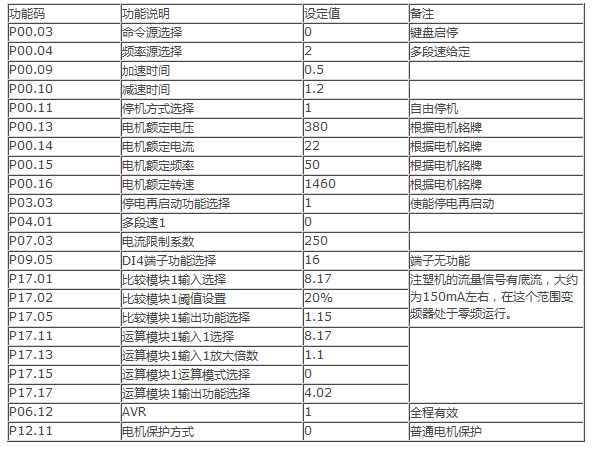

5、變頻器參數設置
