所有的變頻器都具有故障報警和故障復位功能。對于多數變頻器來說，故障復位可以通過鍵盤、端子或者控制字來進行操作，這些操作方式在一般情況下是可 以滿足使用者要求的。但是在某些應用場合，使用者要求針對特定的故障自動復位而其他故障不允許自動復位，這就使大多數變頻器無法滿足這種要求了。 HD700變頻器內置功能強大的高級可編程模塊，可以通過參數編程來識別客戶所要求的故障代碼并復位該故障。下面通過某實例來說明該功能的實現方法。

客戶要求：

當發生過流保護故障（F001）后，經過一定時間的延時自動復位該故障，而發生其他故障則不復位。

?

實現方法：

1、HD700具有“故障復位”參數P12.15，該參數置1時，復位可被復位的故障。默認情況下，端子DI7控制該參數，即發生故障后，閉合DI7端子即可使P12.15置1、復位故障；

?

2、參數P11.16記錄當前發生的故障的代碼，當前故障復位或變頻器斷電再上電時，該參數內容清零，且其內容被轉移到參數P11.10（最近 一次故障記錄）中。該參數的值域為0~99，故障范圍對應F001~F099，目前變頻器故障范圍僅為F001~F043，F(xiàn)044~F099為以后預 留，0表示無故障；

?

3、要實現對特定故障自動復位，其難點在于如何識別當前故障的代碼。利用HD700內置的兩個比較器，可以識別客戶所需要的故障代碼：

?

如果P11.16的值大于等于1，小于2，則當前故障為F001，若P11.16的值大于等于2，小于3，則當前故障為F002，以此類推。

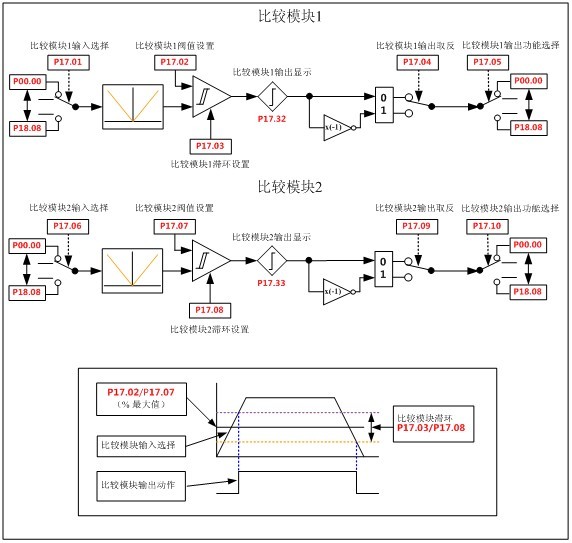

比較器1通過選擇器參數P17.01選擇其輸入源參數P11.16，并將其轉換為相對于P11.16值域范圍的百分?jǐn)?shù)：

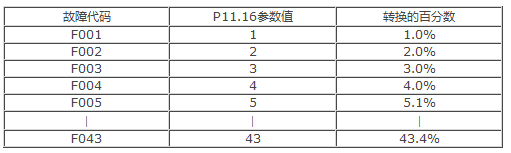

所以，F(xiàn)001被轉換為1.0%，由于精度的原因，變頻器只保留小數點后一位，四舍五入。下表列出部分故障代碼轉換為百分?jǐn)?shù)后的值：

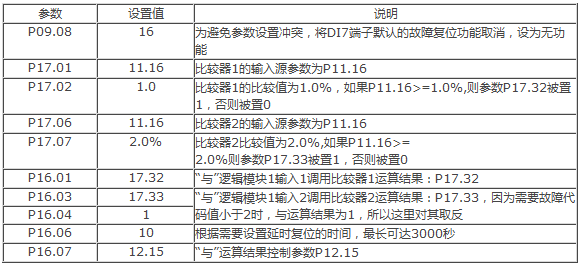

?這樣，只需將比較值分別設為兩個故障代碼對應的百分?jǐn)?shù)，即可篩選出所需的故障。對于本例，參數設置如下：

這樣， P11.16代碼值與是否復位故障的邏輯關系如下：

實現了預定的功能。

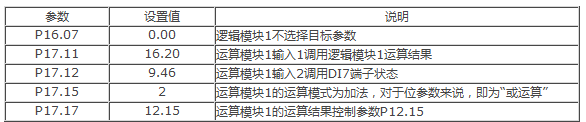

若要保留DI7端子原有的故障復位功能，可將DI7的端子狀態與邏輯模塊1的運算結果相“或”，再控制參數P12.15。將參數P16.07重新設為0.00，增加參數設置如下：

?HD700變頻器內置的可編程高級模塊功能強大，使用靈活，合理運用可以實現一些需要上位機才能完成的功能，有效幫助用戶節省成本，“只有想不到，沒有做不到”！
