HD710在端子機上的應用

發布日期：2017-10-19 10:47:46 點擊次數：

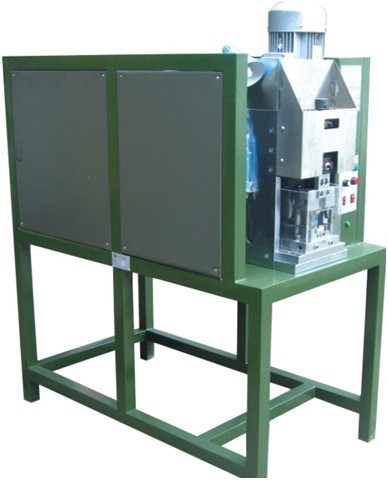

一.端子機簡介

?

?

一.生產技術特點：

?

1.?????? 自動送料,壓接一次完成。

2.?????? 壓接處設有保護裝置,操作安全方便,新手易熟練操作。

3.?????? 電機使用變頻器驅動,效率高并且安全可靠。

4.?????? 節省人力、提高產能、安全環保。

?

三.HD710經濟型通用變頻器實現方案

?

HD710經濟型通用變頻器是七喜工控研發生產的通用型變頻器,其采用了雙CPU控制,實現了易用性和功能適應性的完美結合。

?

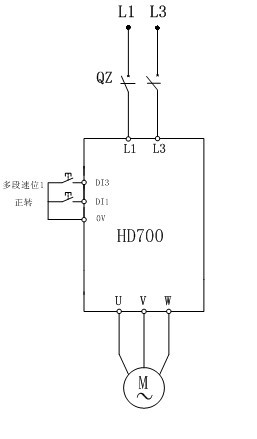

3.1?HD710在端子機應用的電路圖

3.2?HD710在端子機上的控制端子定義表

?

端子號

定義

注釋

DI1

正轉

設備正常工作時的啟動信號

DI3

多段速位1

設置為多段速位1



?

?




3.3?HD710在端子機上的參數設置

參數設置

?

參數

設置值

解釋說明

P01.04

4

鍵盤給定

P01.06

65

最大運行頻率

P01.07

14

最小運行頻率

P01.08

0.2

加速時間

P01.09

0.1

減速時間

P01.11

2

停車方式選減速加直流制動

P01.24

1

上電時鍵盤給定為上次給定值

P02.03

150

電流限制系數

P02.09

14

多段速3

P02.15

5

直流制動停止頻率

P02.16

20

直流制動電流

P02.17

0.1

制動時間

P03.05

0

取消AVR功能

P04.07

9

DI3設置為多段速位1

P06.14

130

電動轉矩設置為130%

?

?

?

?

?

?

?

?















注意:

1.?????? 如果需要鍵盤復制和拷貝功能請查看參數P03.03

2.?????? 第一次上電試機時請用鍵盤給定到65Hz,長按上升建即可.

3.?????? 如果需要更改最大頻率時,請直接使用鍵盤來給定合適的運行頻率.
