1、多片鋸概述

原木多片鋸也稱圓木多片鋸，是一種針對原生濕、干木頭沒基準面而鋸剖的一種新型設備。其主要性能：上下鋸軸，鋸片直徑小，而鋸口薄是正常單軸多 片鋸的50%，加工同樣的高度的木材其鋸口僅普通單軸鋸的1/2，鋸切表面光平可以鋸代刨，而節能降耗一次多片，送料速度高，大大提高效率，設有自動分中 裝置、上料快、操作簡單，木材的利用率高，上下棍主動增加拉力，送料平穩，增加鋸片的便用時間。

主要適用于:木材加工業，如制板、集成材、木地板、包裝箱、托盤、及建筑行業等。。。。

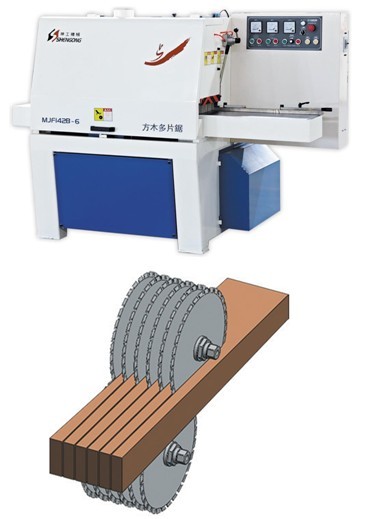

工作示意圖如下：

2、工藝要求

?

1、啟動電流小，對電網沖擊小

2、低頻力矩大

3、過載能力強

4、操作方便，電氣成本低

5、能夠根據負載通過鋸片時電流的變化來控制變頻器送料移動速度

?

3、HD700變頻器的特點

HD700系列通用型矢量變頻器由七喜工控研發生產，采用雙CPU控制，實現了易用性和功能適應性的完美結合。其具有以下特點，十分適合使用在木工機械多片鋸上。

1、具有多功能模擬量輸入輸出口和高速脈沖輸入輸出口；

2、可以實時監視電機電流，無須另加電流互感器；

3、極好的低頻力矩特性，0.5Hz即可輸出100%轉矩；

4、具有PID功能，而且PID的給定和反饋通道可自由編程，十分方便；

5、具有靈活的頻率源自定義方式，可根據需要自由定義頻率源；

6、具有多種高級可編程模塊，自由編程可實現多種功能。

基于以上特點，利用HD700高級可編程模塊能夠實現控制負載電流的變化來控制送料移動速度，避免由于木材硬度的變化導致鋸片的損耗與電機的損耗。此方案能根據木材硬度的變化及時調整送料移動速度，負載控制平穩、精確。

?

3.1 HD700控制方案及其原理圖

?

本設備外部控制接線非常簡單，但要實現“根據木材硬度的變化及時調整送料移動速度”并不簡單。利用HD700變頻器特有的高級編程功能，可以不 用增加任何外部控制設備達到這個目的：采用“模擬量給定+電子電位計給定”為組合頻率給定，在速度控制模式下，實時比較電機的額定電流與實際電流，當實際 電流大于電機額定電流時控制電子電位計輸出逐漸減小，使得給定頻率逐漸下降，而當實際電流小于額定電流時復位電位計，使得給定頻率恢復到之前的設定頻率。

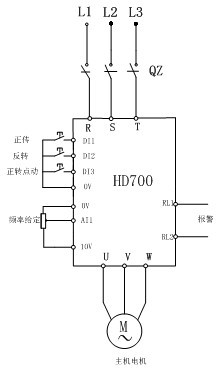

外部接線控制原理圖如下所示:

3.2參數表

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

注意事項：

如果變頻器輸出電流降低至小于設定的電流時，給定頻率會直接到達模擬量給定的值，所以變頻器加速時間需要有所調整：避免加速過快造成電流過大。
