某工業場合的 電機傳動系統里，具有兩臺不同參數的電機，這兩臺電機不會同時工作，一臺工作另外一臺就停止運行。因此，為了節省資金或系統的體積，兩臺電機就使用一臺變 頻器來控制，通常的做法是在變頻器的輸出側進行電機的切換，這種切換在硬件電路上是互鎖的，以絕對保證兩臺電機不同時工作。

HD700系列變頻器內置兩套電機參數組，在變頻器容量滿足的情況下，一般通過設置參數P13.03進行切換即可。但是，如果需要兩臺電機具有不同的電源輸入頻率而變頻器僅使用同一個給定信號，情況就變得不那么一般了：此時還需要對變頻器的最大頻率進行相應的切換。本文以某石材荒料整形機為例，說明其控制方法。

?

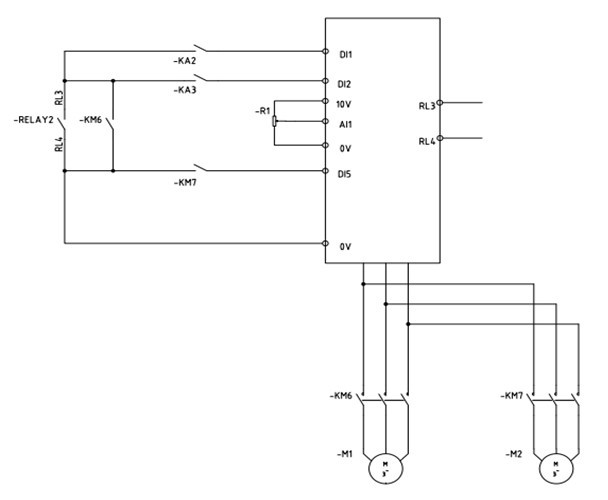

變頻器部分控制接線圖如下所示：

?

電機M1、M2分別驅動刀架平移和上升、下降：KA2閉合時，M1或M2正轉；KA3閉合時，M1或M2反轉，KA2、KA3、KM6、KM7由其他電路控制。通過調整電位計R1控制兩臺電機的轉速。電機M1最大頻率50Hz，電機M2最大頻率100Hz。

要求當KM6閉合時變頻器最大輸出頻率為50Hz，KM7閉合時最大頻率為100Hz。從接線圖可知，電機參數組切換是以端子DI5的狀態為依據，那么最大頻率的切換也以DI5的狀態來判斷。

?

其基本的做法是：

?

1、當DI5斷開時，將50Hz數值賦給參數P01.02，接通時將100Hz數值賦給P01.02;

?

2、為了避免從KM6向KM7切換時對參數P01.02賦值不成功（P01.02的修改方式為Stop Only，只能在變頻器處于停機狀態時才能修改），利用變頻器內部Relay 2繼電器的觸點來代替KM7的輔助觸點控制變頻器的啟停回路，通過變頻器高級功能塊編程，使Relay2在賦值成功以后才能動作。

參數列表如下：

?

?

經上述參數設置，現場使用情況良好，電機切換平穩、迅速，完全滿足工藝要求。
