????? HD700變 頻器在端子控制方式下，可以通過參數P03.19～P03.26的狀態來控制電機啟停而不需要直接根據端子狀態，允許用戶根據自己的需求設置這些參數的控 制源，即這些參數可以被定義到端子由端子控制，也可以被定義到其他控制源。這種方式極大地增強了端子應用的靈活性，例如用戶可以利用HD700變頻器的邏 輯運算功能塊，對端子的狀態進行與、或、非等運算，再用運算結果來控制這些參數以實現對電機的控制。靈活運用這些功能，在許多場合可以起到意想不到的作 用。本文以某石材機械設備為例，說明此功能。

????? 該設備電機驅動刀架在工作臺上往復循環運行，由兩個行程開關控制電機正反轉切換，同時在操作臺上設置了停止按鈕、正、反轉按鈕、手動/自動切換開關。電氣控制簡圖如下所示：

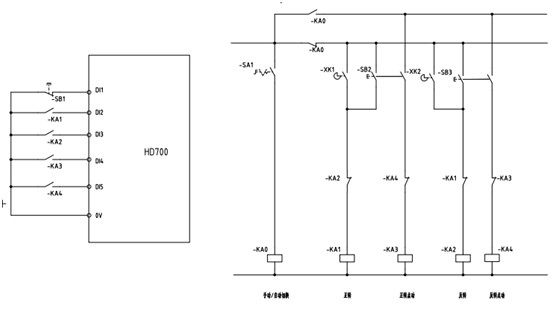

??????????????????????????????????????????????????????????? 圖一 原有控制原理圖

變頻器此時參數設置為：

P09.22=1????? 選擇三線控制模式一，DI1、DI2和DI3被自動定義為三線模式使能（P09.02=3.21）、正轉（P09.03=3.22）、反轉功能（P09.04=3.23）。

P09.01=1????? 選擇端子高級功能

P09.05=3.25??? 端子DI4定義為正轉點動

P09.06=3.26??? 端子DI5定義為反轉點動

從上圖可知，當手動/自動開關斷開時，設備自動運行，XK1或SB2邊沿觸發時，電機正轉，XK2或SB3邊沿觸發時，電機反轉；當手/自開關閉合時，按下SB2，電機正轉點動，按下SB3，電機反轉點動。

按上述參數設置時，設備運轉良好，但是由于現場環境較為惡劣，粉塵大，所使用的中間繼電器故障率高，設備維護成本較高。

針對現場出現的問題，我們提出利用HD700的高級可編程功能省去外圍中繼及繁瑣接線的優化方案。優化后變頻器外圍電氣控制原理如下圖所示：

?

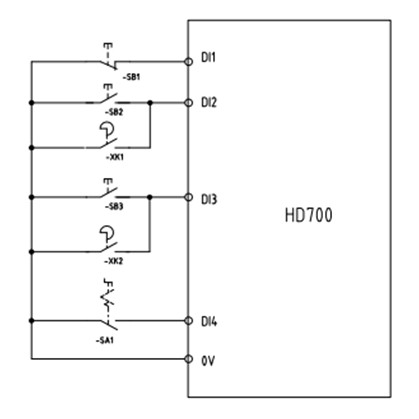

??????????????????????????????????? 圖二 優化后的控制原理圖

?

從圖二可以看出，該方案省去了所有的中間繼電器、線路簡單清晰，還在變頻器上節省了一個控制端子。

為了說明如何利用端子狀態的組合來實現圖一所示的功能，我們用梯形邏輯圖來表示變頻器內部邏輯功能的實現：

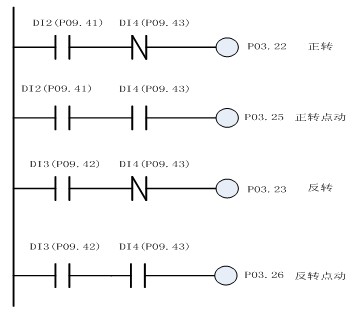

?????????????????????????????? 圖三 優化方案的梯形邏輯

從圖三可知，我們沒有用端子直接控制正、反轉及點動參數，而是通過對端子狀態的邏輯組合實現對P03.22、P03.23、P03.25及P03.26的控制。參數列表如下：

?

?

?

?

?

?

?

?

?

?

?

?

?

經現場使用，設備運轉良好，大大降低了設備故障率，真正為客戶節省了使用成本。
