HD700變頻器與西門子PLC S7-200的Modbus RTU通信控制

發布日期：2017-10-19 10:47:31 點擊次數：

1 引言?

工業控制已從單機控制走向集中監控、集散控制，如今已進入網絡集約制造時代。工業控制器連網也為網絡管理提供了方便。Modbus就是工業控制器的網絡協議中的一種。Modbus協議是應用于電子控制器上的一種通訊約規。通過此協議，控制器相互之間、控制器經由網絡 （例如以太網）和其它設備之間可以通信。它已經成為主流的工業標準之一。對符合Modbus協議的不同廠商生產的控制設備可以連成工業網絡，進行集中監 控。?

2、 Modbus RTU協議在S7-200中的應用原理

?2.1 、Modbus RTU協議與S7-200相互關系簡介

西門子專門為 Modbus RTU 通信開發了指令庫，極大地簡化了Modbus RTU 通信的開發，以便于快速實現相關應用。通過 Modbus RTU指令庫，使得 S7-200 可作為 Modbus RTU 中的主從站設備集成到 Modbus 網絡中，以實現Modbus設備間的通信。下圖為Micro/WIN的Modbus RTU指令庫。

圖1 指令樹中的庫指令

2.2、Modbus RTU主站協議指令

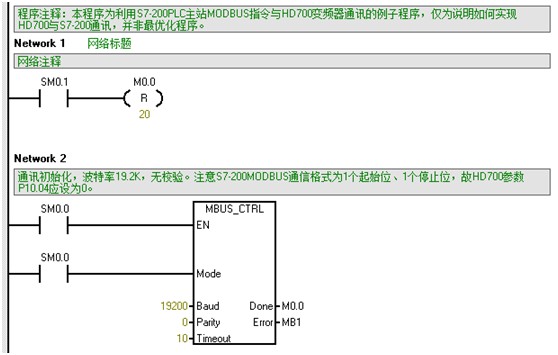

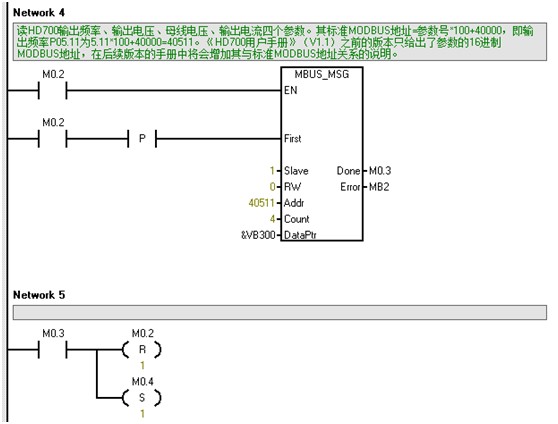

西門子 Modbus 主站協議庫包括兩條指令：MBUS_CTRL 指令和MBUS_MSG 指令。

MBUS_CTRL 指令用于初始化主站通信，MBUS_MSG 指令用于啟動對Modbus從站的請求并處理應答。

MBUS_MSG 指令用于啟動對Modbus從站的請求并處理應答。

3、HD700系列變頻器Modbus RTU通信介紹

(1)通訊接口

HD700 變頻器集成標準RS485 串行通訊接口：標準8 針RJ45 端口；485 協議通訊端子A（RS485+）、B（RS485?）。二者可以并用?？梢越M成單主機/單從機或單主機/多從機的控制系統，變頻器只能作為從機。

(2)通訊方式

HD700 變頻器通訊協議為Modbus 協議，RTU 報文傳輸方式，支持常用的寄存器讀寫。其幀格式如圖

???????????????????????????????????????????? 圖2 ?Modbus RTU 協議格式

Modbus RTU 采用“big-endian”編碼表示地址和數據項（屬于“l(fā)ittle-endian”的CRC 除外），先發送高字節，然后是低字節。

(3) 命令碼Modbus RTU 協議支持下表的操作。

表1 命令碼

命令碼（16 進制表示）	含義
03H	讀取多個寄存器的內容
06H	修改單個寄存器的內容，變頻器掉電后，修改的值不保存
10H	修改多個寄存器的內容，變頻器掉電后，修改的值不保存
17H	讀取和修改多個寄存器的內容，變頻器掉電后，修改的值不保存

(3)參數功能碼與HD700 內部Modbus 寄存器的映射關系

HD700變頻器的參數功能碼被映射為Modbus 的讀寫寄存器。映射的規則是：

參數功能碼×100＝M×256+N+1?????????????????????????? 十進制表示，其中0≤N≤255

高字節低字節???????????????????? 寄存器地址

例如：

求參數P02.07 的Modbus 寄存器地址

2.07×100=0×256+206+1，那么M=0，N=206，轉換為十六進制為高字節00H，

低字節CEH，即寄存器地址為00CEH。詳細信息請參閱HD700用戶手冊。

(4)HD700 變頻器的通訊參數

HD700變頻器與主機進行通訊時，需要設定相關的通訊參數，見下表2。

表2?HD700變頻器與通訊相關的參數

參數ID	參數名稱	參數設定范圍	默認值	更改方式	Modbus地址
P00.03 （P10.07）	控制方式	0：鍵盤控制 1：端子控制 2：通訊控制	0	Stop Only	0002H（03EEH）
P00.04 （P01.01）	給定通道	0：鍵盤調節 1：UP、DOWN端子調節 2：多段速給定 3：AI1模擬 4：AI2模擬 5：串行口通訊給定 6：DI7端子脈沖給定 7：總線給定 8：自定義給定	0	Run&Stop	0003H（0064H）
P03.27	通訊控制字	0～65535	0	Run&Stop	0146H
P03.28	通訊控制字使能	0～1	0	Run&Stop	0147H
P10.02	本機地址	0～247	1	Run&Stop	03E9H
P10.03	通訊波特率	0：2.4KBPS 1：4.8KBPS 2：9.6KBPS 3：19.2KBPS 4：38.4KBPS 5：57.6KBPS	3	Run&Stop	03EAH
P10.04	通訊配置	0：1-8-1，RTU，無校驗 1：1-8-2，RTU，無校驗 2：1-8-1，RTU，奇校驗 3：1-8-1，RTU，偶校驗	1	Run&Stop	03EBH
P10.05	本機應答延時	0ms～250ms	2	Run&Stop	03ECH
P10.14	變頻器狀態字	0～65535	實際檢測值	Actual	03F5H

上表中，設定：

P00.03（P10.07）＝2???? 通訊控制變頻器。

P00.04（P01.01）＝5???? 給定通道選擇串口通訊，此時上位機通過改變參數P04.01的值調節給定頻率。

P03.28＝1?使能通訊控制字

P10.03＝3通訊波特率19.2KBPS

P10.04＝0?通訊配置1-8-1，RTU，無校驗

P03.27????? 通訊控制字。

該參數的每一位的含義見下表。

表3?通訊控制字P03.27的含義

位	位功能
0	變頻器禁止
1	運行
2	三線模式使能
3	正轉運行
4	反轉運行
5	正轉/反轉
6	正轉點動
7	反轉點動
8	故障復位
9	保存參數
10	故障記錄清零
11	使能串口更改功能選擇參數
12	保留
13	保留
14	保留
15	保留

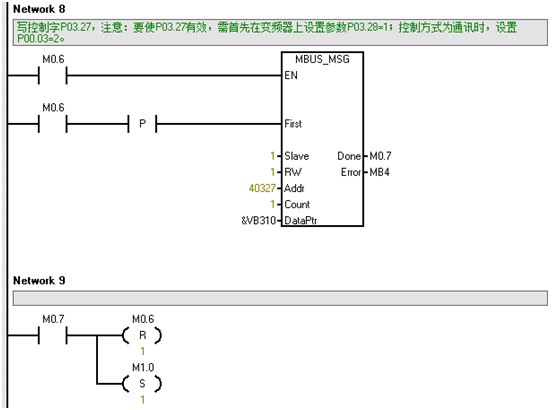

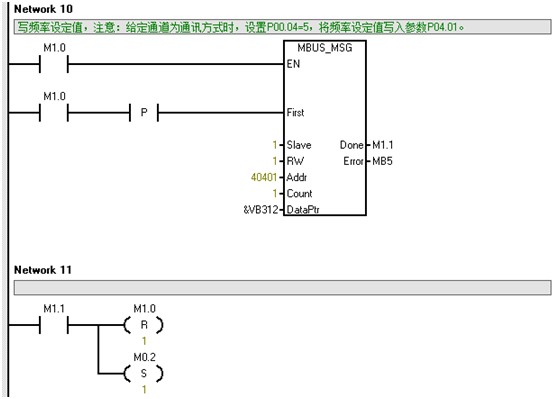

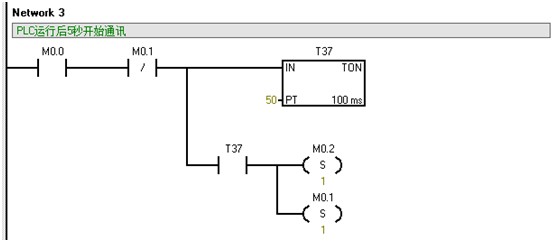

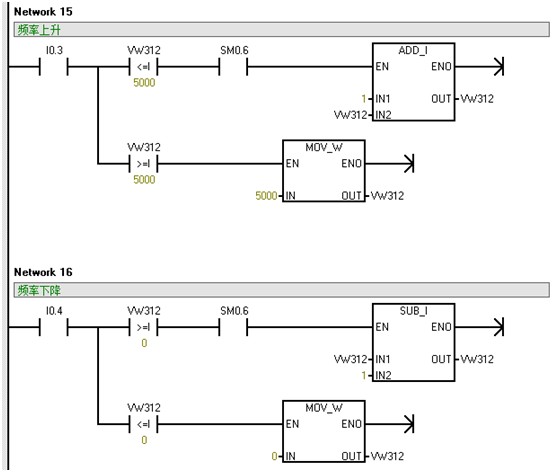

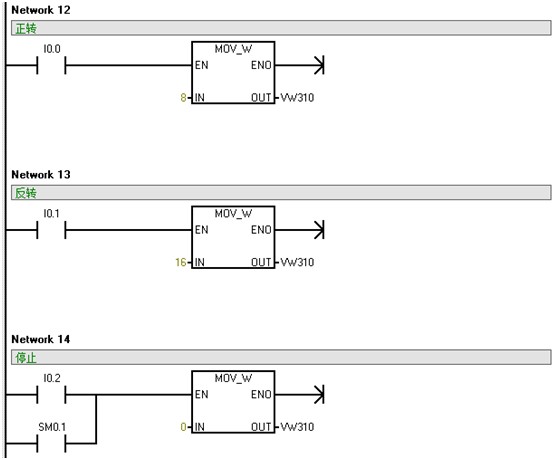

查閱HD700用戶手冊，控制字的命令地址為H0146。由控制字定義，控制變頻器正轉寫入H0008,反轉H0010,停止H0000。寫入頻率時，對應的寄存器地址H0190（參數P04.01）,頻率的標定為1：100。

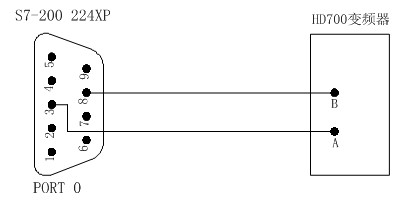

4、 HD700變頻器與S7-200 PLC通信接線
