續：變頻器維修基礎知識_變頻器工作原理（一）

三、肖特基二極管和快恢復二極管又什么區別

　　??

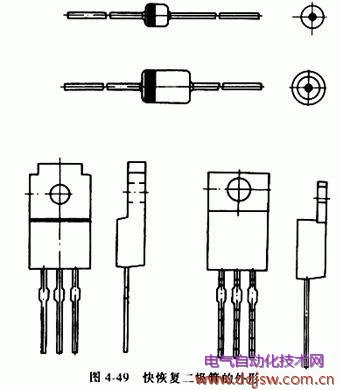

快 恢復二極管是指反向恢復時間很短的二極管（5us以下），工藝上多采用摻金措施，結構上有采用PN結型結構，有的采用改進的PIN結構。其正向壓降高于普 通二極管（1-2V），反向耐壓多在1200V以下。從性能上可分為快恢復和超快恢復兩個等級。前者反向恢復時間為數百納秒或更長，后者則在100納秒以 下。?
?

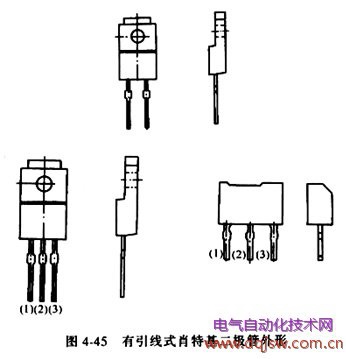

肖特基二極管是以金屬和半導體接觸形成的勢壘為基礎的二極管，簡稱肖特基二極管(Schottky?Barrier?Diode），具有正向壓降低（0.4－－0.5V）、反向恢復時間很短（10-40納秒），而且反向漏電流較大，耐壓低，一般低于150V，（信息來源：www.dqjsw.com.cn）多用于低電壓場合。?

這兩種管子通常用于開關電源。

肖特基二極管和快恢復二極管區別：前者的恢復時間比后者小一百倍左右，前者的反向恢復時間大約為幾納秒~！

前者的優點還有低功耗，大電流，超高速~！電氣特性當然都是二極管阿~！

快恢復二極管在制造工藝上采用摻金,單純的擴散等工藝,可獲得較高的開關速度,同時也能得到較高的耐壓.目前快恢復二極管主要應用在逆變電源中做整流元件.

肖 特基二極管：?反向耐壓值較低40V-50V，通態壓降0.3-0.6V，小于10nS的反向恢復時間。它是具有肖特基特性的“金屬半導體結”的二極管。 其正向起始電壓較低。其金屬層除材料外，還可以采用金、鉬、鎳、鈦等材料。其半導體材料采用硅或砷化鎵，多為N型半導體。這種器件是由多數載流子導電的， 所以，其反向飽和電流較以少數載流子導電的PN結大得多。由于肖特基二極管中少數載流子的存貯效應甚微，所以其頻率響僅為RC時間常數限制，因而，它是高 頻和快速開關的理想器件。其工作頻率可達100GHz。并且，MIS（金屬－絕緣體－半導體）肖特基二極管可以用來制作太陽能電池或發光二極管。

快 恢復二極管：有0.8-1.1V的正向?qū)▔航担?5-85nS的反向恢復時間，在導通和截止之間迅速轉換，提高了器件的使用頻率并改善了波形。快恢復二 極管在制造工藝上采用摻金,單純的擴散等工藝,可獲得較高的開關速度,同時也能得到較高的耐壓.目前快恢復二極管主要應用在逆變電源中做整流元件.

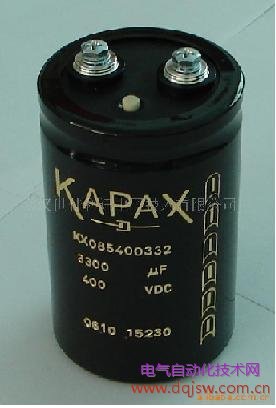

四、變頻器用——電解電容在電路中的作用
?

1， 濾波作用，在電源電路中，整流電路將交流變成脈動的直流，而在整流電路之后接入一個較大容量的電解電容，利用其充放電特性，使整流后的脈動直流電壓變成相 對比較穩定的直流電壓。在實際中，為了防止電路各部分供電電壓因負載變化而產生變化，所以在電源的輸出端及負載的電源輸入端一般接有數十至數百微法的電解 電容．由于大容量的電解電容一般具有一定的電感，對高頻及脈沖干擾信號不能有效地濾除，故在其兩端并聯了一只容量為0.001－－0.lpF的電容，以濾 除高頻及脈沖干擾．

2，耦合作用：在低頻信號的傳遞與放大過程中，為防止前后兩級電路的靜態工作點相互影響，常采用電容藕合．為了防止信號中韻低頻分量損失過大，一般總采用容量較大的電解電容。

二、電解電容的判斷方法

電解電容常見的故障有，容量減少，容量消失、擊穿短路及漏電，其中容量變化是因電解電容在使用或放置過程中其內部的電解液逐漸干涸引起，而擊穿與漏電一般為所加的電壓過高或本身質量不佳引起。判斷電源電容的好壞一般采用萬用表的電阻檔進行測量．具體方法為：將電容兩管腳短路進行放電，用萬用表的黑表筆接電解電容的正極。紅表筆接負極(對指針式萬用表，用數字式萬用表測量時表筆互調)，正常時表

針 應先向電阻小的方向擺動，然后逐漸返回直至無窮大處。表針的擺動幅度越大或返回的速度越慢，說明電容的容量越大，反之則說明電容的容量越小．如表針指在中 間某處不再變化，說明此電容漏電，如電阻指示值很小或?yàn)榱?，則表明此電容已擊穿短路．因萬用表使用的電池電壓一般很低，所以在測量低耐壓的電容時比較準 確，而當電容的耐壓較高時，打時盡管測量正常，但加上高壓時則有可能發生漏電或擊穿現象．

三、電解電容的使用注意事項

1、 電解電容由于有正負極性，因此在電路中使用時不能顛倒聯接。在電源電路中，輸出正電壓時電解電容的正極接電源輸出端，負極接地，輸出負電壓時則負極接輸出 端，正極接地．當電源電路中的濾波電容極性接反時，因電容的濾波作用大大降低，一方面引起電源輸出電壓波動，另一方面又因反向通電使此時相當于一個電阻的 電解電容發熱．當反向電壓超過某值時，電容的反向漏電電阻將變得很小，這樣通電工作不久，即可使電容因過熱而炸裂損壞．

2．加在電解電容兩端的電壓不能超過其允許工作電壓，在設計實際電路時應根據具體情況留有一定的余量，在設計穩壓電源的濾波電容時，如果交流電源電壓為220~時變壓器次級的整流電壓可達22V，此時選擇耐壓為25V的電解電容一般可以滿足要求．但是，假如交流電源電壓波動很大且有可能上升到250V以上時，最好選擇耐壓30V以上的電解電容。?

3，電解電容在電路中不應靠近大功率發熱元件，以防因受熱而使電解液加速干涸．

4、對于有正負極性的信號的濾波，可采取兩個電解電容同極性串聯的方法，當作一個無極性的電容。

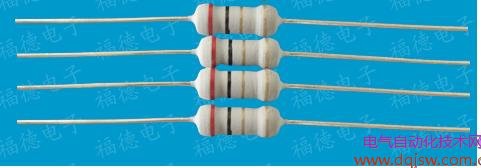

五、色環電阻估算

?

為了使廣大的初學者能夠迅速地算出色環電阻的阻值，筆者根據實踐經驗總結出速算色環電阻的“順口溜”獻給廣大的初學者。?

　　???現在常用的色環電阻多為四環電阻，也有少數是五環電阻，而且五環電阻屬于精密電阻，誤差很小。兩種?色環電阻的表示方法見圖1，舉例說明見圖2，其包環含義見附表。?

　　???以下是以四環電阻為例的速算“順口溜”，但也同樣適用于五環電阻值的計算。?

色環電阻是四環，橙為十千黃百千，?

一環二環數相連，綠色環為兆歐級，?

棕1紅2橙是3，藍紫灰白依次排。?

黃4綠5藍為6，阻值誤差百分算，?

紫7灰8白是9，差多差少看四環。?

黑是O來不用算，紫點1來藍點2，?

阻值范圍三環定，綠點5來記心間。?

幾點幾歐金銀環，棕l紅2金是5，?

黑十棕百紅為千，無色20銀減半。?

　　???“順口溜”中“一環二環數相連”表示兩個數為連寫，如一環為棕色，二環為紅色，即寫為12?！昂谑荗來不用算”表示數值色環如果?????

為 黑環可直接寫成O，如綠、黑環直接寫為50?！白柚捣秶h(huán)定，幾點幾歐金銀環”指的是該電阻的阻值大小由三環決定，并且第三環是金、銀環的，說明該電阻 的阻值范圍在幾點幾歐內，如綠、棕、金環為5．1Q，而綠、棕、銀則為O．51Ω。“黑十棕百紅為千”是指電阻第三環為黑環時，該電阻的阻值在幾十歐以 內，棕色環時其阻值在幾百歐以內，紅色環時阻值在幾千歐以內。如橙、橙、黑為33Ω；橙、橙、棕為330Ω,；而橙、橙、紅則為3300Ω，以此類推。 “阻值誤差百分算，差多差少看四環”是指色環電阻的誤差是用百分?jǐn)?shù)來計算的，其誤差多少要看第四環的顏色來確定。如顏色為金色，則該電阻的誤差是±5％， 無色環為±20％，銀色環的則為±10％。上述三種誤差適用于四環電阻，而五環電阻的誤差是看第五道環，其中紫環的誤差為±o．1％，藍環誤差 為±0．2％。綠環誤差為±O．5％，棕環誤差為±1％，紅環誤差為±2％。

未完待續：變頻器維修基礎知識_變頻器工作原理（三）
