續：變頻器維修基礎知識_變頻器工作原理（二）

六、變頻器用——壓敏電阻基礎知識

?

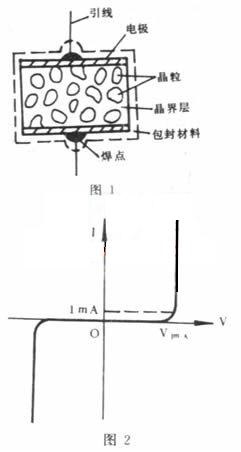

1、什么是“壓敏電阻”

　　“壓敏電阻是中國大陸的名詞，意思是"在一定電流電壓范圍內電阻值隨電壓而變"，或者是說"電阻值對電壓敏感"的阻器。相應的英文名稱叫“Voltage?Dependent?Resistor”簡寫為“VDR”。

　　壓敏電阻器的電阻體材料是半導體，所以它是半導體電阻器的一個品種?，F(xiàn)在大量使用的"氧化鋅"（ZnO）壓敏電阻器，它的主體材料有二價元素（Zn）和六價元素氧（O）所構成。所以從材料的角度來看，氧化鋅壓敏電阻器是一種“Ⅱ-Ⅵ族氧化物半導體”。?

　　在中國臺灣，壓敏電阻器是按其用途來命名的，稱為"突波吸收器"。壓敏電阻器按其用途有時也稱為“電沖擊（浪涌）抑制器（吸收器）”。

2、變頻器維修入門--壓敏電阻電路的“安全閥”作用

　　壓敏電阻有什么用？壓敏電阻的最大特點是當加在它上面的電壓低于它的閥值"UN"時，流過它的電流極小，相當于一只關死的閥門，當電壓超過UN時，流過它的電流激增，相當于閥門打開。利用這一功能，可以抑制電路中經常出現的異常過電壓，保護電路免受過電壓的損害。

3、變頻器維修入門--應用類型

　　不同的使用場合，應用壓敏電阻的目的，作用在壓敏電阻上的電壓/電流應力并不相同，

因而對壓敏電阻的要求也不相同，注意區分這種差異，對于正確使用是十分重要的。

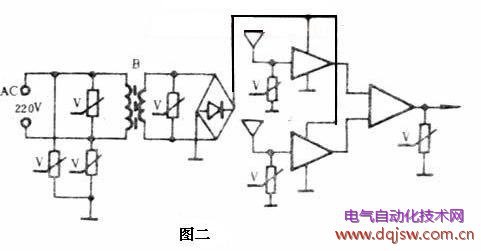

4、變頻器維修入門--電路功能用壓敏電阻

壓敏電阻主要應用于瞬態過電壓保護，但是它的類似于半導體穩壓管的伏安特性，還使它具有多種電路元件功能，例如可用作：

（1）直流高壓小電流穩壓元件，其穩定電壓可高達數千伏以上，這是硅穩壓管無法達到的。

（2）電壓波動檢測元件。?

（3）直流電瓶移位元件。

（4）均壓元件。

（5）熒光啟動元件

?

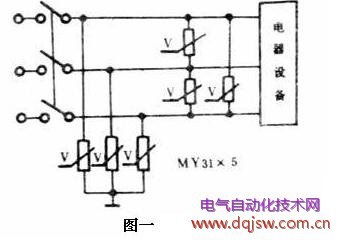

5、變頻器維修入門--保護用壓敏電阻的基本性能

（1）保護特性，當沖擊源的沖擊強（或沖擊電流Isp=Usp/Zs)不超過規定值時，壓敏電阻的限制電壓不允許超過被保護對象所能承受的沖擊耐電壓（Urp）。

（2）耐沖擊特性，即壓敏電阻本身應能承受規定的沖擊電流，沖擊能量，以及多次沖擊相繼出現時的平均功率。

（3）壽命特性有兩項，一是連續工作電壓壽命，即壓敏電阻在規定環境溫度和系統電壓條件應能可靠地工作規定的時間（小時數）。二是沖擊壽命，即能可靠地承受規定的沖擊的次數。

（4） 壓敏電阻介入系統后，除了起到"安全閥"的保護作用外，還會帶入一些附加影響，這就是所謂"二次效應"，它不應降低系統的正常工作性能。這時要考慮的因素 主要有三項，一是壓敏電阻本身的電容量（幾十到幾萬PF），二是在系統電壓下的漏電流，三是壓敏電阻的非線性電流通過源阻抗的耦合對其他電路的影響。

?

?

七、變頻器維修入門--發光二極管的好壞測試

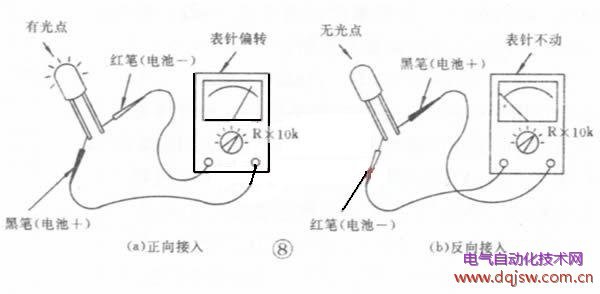

?測 試發光二極管的好壞，可以按照測試普通硅二極管正反向電阻的方法測試。指鐘式萬用表?yè)茉赗*100或R*1K檔，用黑表筆接發光二極管正極，紅表筆接負 極，測得正向電阻應在20=40K；用黑表筆接發光二極管負極，紅表筆接正極，測得反向電阻應大于500K以上。用數字式萬用表?yè)茉诙O管檔，黑表筆接發 光二極管正極，紅表筆接負極，阻值為無窮大。黑表筆接發光二極管負極，紅表筆接正極，發光二極管會有微亮，表示正常。測式方法如圖
