一、音樂噴泉概述
     音樂噴泉將水的靈性、音樂的美感和燈光的色彩完美結合在一起，給人以賞心悅目的感覺。音樂噴泉系統以聲、光、水、色結合的獨特效果成為城市景觀建設的重要 組成部分。七喜變頻器以其可靠的品質、優良的技術性能和較高的性價比，不只在國內音樂噴泉中獲得應用，還走出國門，為國外許多城市帶來更絢麗的色彩。

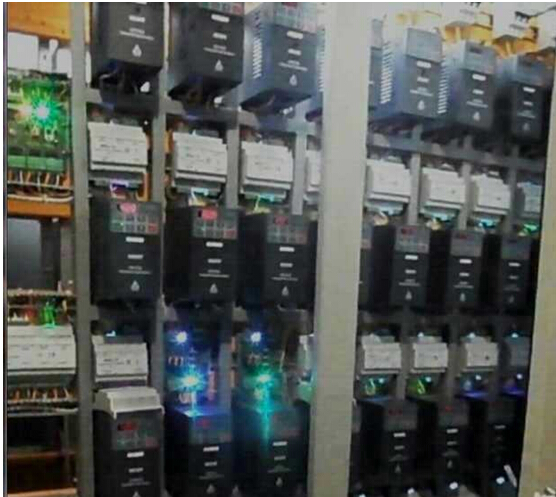

                                                   伊朗音樂噴泉中使用的七喜變頻器

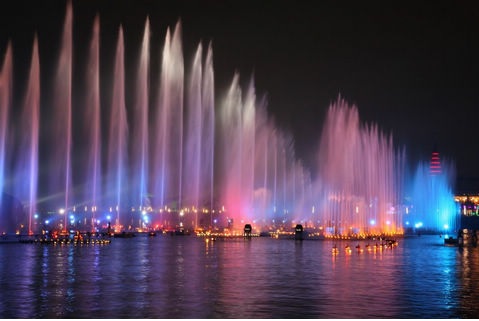

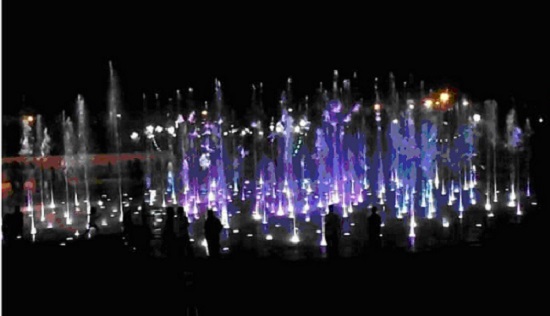

                                                                      伊朗音樂噴泉
二、音樂噴泉原理
     音樂噴泉系統由音頻控制系統、噴泉控制系統和燈光控制系統組成；根據音樂控制水柱高度，表達音樂的喜怒哀樂，達到與音樂同步的效果。水泵的轉速跟頻率成正 比，變頻器頻率信號有多種來源，其中之一是來自音響系統的音源輸出。該信號經過變換電路放大、濾波、限幅和檢波，變成與音樂幅度的對數成比例的包絡檢波信 號送到采集卡，信號一般為4～20mA，根據對大量樂曲音頻信號的分析統計，信號實時變化，這樣就可以實現水柱跟隨音樂旋律變化。控制系統流程圖如下圖所 示：

      以前的音樂噴泉水柱變化用閥門來控制，通過控制閥門開啟來實現水柱高低變化。這樣產生的水柱，水型較生硬。同時，水泵的運行速度是恒定的，功耗是固定的， 這樣會有較大的能量損耗，給景觀工程帶來較大的使用成本。由于變頻器控制可以避免水型的生硬，被引進噴泉系統中用于水泵的控制。后來發現，基于變頻器的頻 率控制可以無級調速，使水柱按音樂節奏快慢相應高低起伏變化，讓水更靈性，噴泉更具美感。
七喜HD700系列變頻器具有模擬量輸入接口，可通過輸入不同的模擬量來設定變頻器的頻率。用音樂信號間接控制模擬量的輸入口，從而控制變頻器的頻率輸 出，進而控制水柱高度。另一種方法是數字方法，七喜變頻器支持Modbus RTU通訊，通過通訊方式，上位機根據樂曲計算好每臺變頻器在某一時刻的頻率，直接發送頻率指令給變頻器，變頻器根據指令輸出。變頻器控制水泵的拓?fù)浞? 式，可一臺變頻器控制一臺水泵，也可一臺變頻器同時控制多臺水泵，亦可一臺變頻器分時控制多臺水泵，根據實際情況而定，控制方式非常靈活。一個大型的音樂 噴泉往往由幾百臺水泵（我們?cè)谝晾誓硞€(gè)城市的噴泉項目中，使用300臺左右）組成一條跑泉，通過變頻器的控制，形成一條高低起伏的長龍；也可組成變頻矩 陣，用不同高度的水柱組成多姿多彩的立體造型?？刂七^程中，要求水隨曲動，變頻器的跟隨速度要求很高，加減速時間要求很小。在伊朗音樂噴泉項目中選用的是 七喜變頻器HD700系列，加減速時間達到0.1s，完全滿足客戶的使用要求。
三、對變頻器應用要求：
     （1）響應快，能實時配合音樂的節奏變化轉速
     （2）在線投切電機不跳閘
     （3）加減速時間快，0.3s完成0～45Hz變速

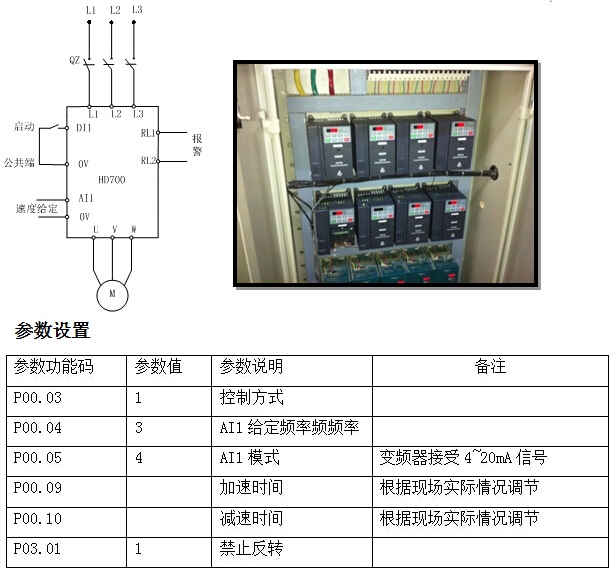

四、HD700變頻器在音樂噴泉上的應用

     HD700變頻器應用特點
      （1）雙CPU設計，控制更精確，響應更快
     （2）加減速性能好，能實施配合音樂的節奏，保證完美的噴泉效果
     （3）IGBT設計裕量大，過載能力強
     （4）多種保護功能，更好保護電機和變頻器自身
     （5）支持模擬量輸入和總線通訊。
