一、空壓機概述
     空氣壓縮機廣泛應用于各個行業，其將驅動機（電動機或柴油機）輸出的旋轉機械能轉換為氣體的壓力能，是為氣動系統提供動力的核心設備。常見的有活塞式空壓機、螺桿式空壓機。

    二、螺桿空壓機原理
     螺桿式空壓機是由一對相互平行嚙合的陰陽轉子（或稱螺桿）在氣缸內轉動。使轉子齒槽之間的空氣不斷地產生周期性的空積變化，空氣則沿著轉子軸線由吸入側輸送到儲氣罐，實現螺桿式空壓機的吸氣、壓縮和排氣的全過程。
螺桿式空壓機一般采用星三角啟動方式，通過關閉進氣閥的方式調節壓力。當儲氣罐（風包）內空氣壓力超過設定的壓力時，壓縮機進氣閥自動關閉，壓縮機進入卸 載空轉狀態，當儲氣罐內的空氣壓力低于設定壓力時，壓縮機進氣閥自動開啟，壓縮機又進入到加載工作狀態。因工況變化導致用氣量變化，空氣壓縮機工作時總是 在重復“滿載－卸載”工作。滿載時工作電流接近電機額定電流，卸載時空載運行電流約為30-50％電機額定電流。
因此，原系統存在以下問題：
   1.主電機雖然星三角減壓起動，但起動時的電流仍然很大，會影響電網的穩定及其它用電設備的運行安全。
   2.主電機時?？蛰d運行，屬非經濟運行，電能浪費嚴重。
   3.主電機一直工頻運行，導致空壓機運行時噪音很大。
   4.主電機工頻起動時，設備沖擊大，機械磨損嚴重，維護費用高。
    三、七喜變頻器應用方案
    七喜變頻器內置PID功能，可以實現壓力閉環控制，通過壓力傳感器反饋的壓力信號實時調整變頻器輸出頻率來保持壓力恒定。如果用氣量較小，變頻器可以根據壓力反饋值自動睡眠和自動喚醒，在在保證持續恒定供氣的同時，最大限度節約電能。

    1.變頻器PID恒壓控制

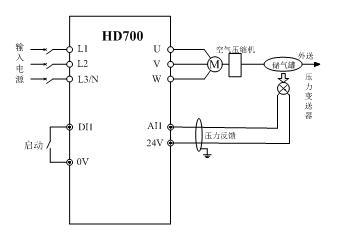

       接線圖

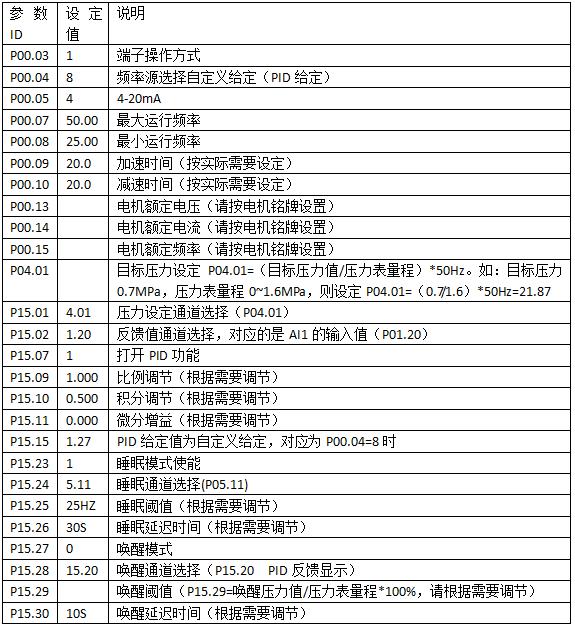

  參數表：

      2、變頻器與控制器通訊控制：
     很多空壓機控制器內置PID功能，實時調整模擬輸出信號（4~20mA），變頻器根據控制器的模擬輸出信號實時改變頻率，實現恒壓控制，這種方式控制器通過通訊實時讀取變頻器輸出電壓、輸出電流等顯示在文本屏上，以便用戶查看。
普樂特控制器與HD700自定義通訊
新一代普樂特控制器能適應所有支持MODBUS RTU協議的變頻器?？刂破鲀?nèi)部已集成了多種型號的變頻器通信協議，當用戶所需的變頻器不在這些型號范圍內時，可自行設置通信參數。設置步驟如下：
進入廠家參數移動下移鍵滾動條選到變頻器型號：設置變頻器型號為SELF-DEF。返回主界面，按下移鍵，移動滾動條到廠家參數，按右移鍵，輸入密碼（咨 詢空壓機供應商），進入與變頻器通信參數設置界面，設置輸出電壓、輸出電流、輸出頻率、輸出功率的Modbus地址，使用HD700變頻器時設置如下圖：

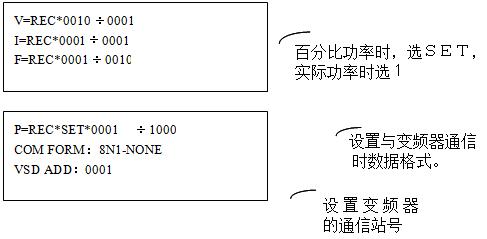

設置好后，按下移鍵，切換到數據處理界面：如下圖所示

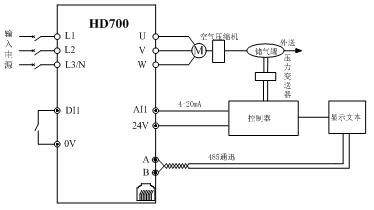

接線圖：

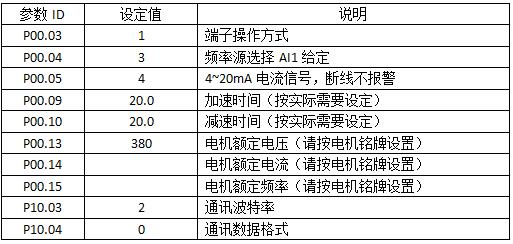

參數設置：

    四、變頻空壓機特點
        1.維護方便，節約能源，降低運行成本 ，
        2.內置PID控制，提高壓力控制精度 ，
        3. 減少機械磨損， 延長壓縮機的使用壽命，
        4.實現軟啟動，減小對電網沖擊，并且降低了空壓機的噪音 。
