續：七喜HD700變頻器扶梯改造方案(一）

方案2（入口傳感器檢測到駛?cè)胄盘?hào)時，電梯啟動并以全速運行；當出口傳感器檢測到駛出信號時，電梯經過設置的延時時間停機）

?

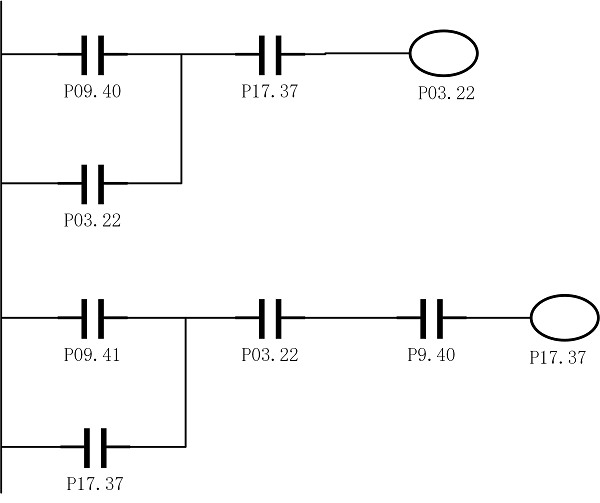

邏輯框圖

?

DI1接電梯入口端傳感器，DI2接電梯出口端傳感器

DI1、DI2端子有效時間需要大于5ms

注意事項：

如果電梯有速度檢測保護時（如電梯運行速度小于額定80%即安全保護），則只能使用方案1。

?

五、改造后節能計算

以電機功率為7.5kW/h扶梯為例，假設每天運行12個小時。根據現場估測，每次扶梯運行時僅載乘客2-5人，此工況近似于扶梯空載運行。實際測量得到扶梯空載狀態下，以0.5m/s全速運行時能耗約為2.2KW

改造前：

扶梯全部以0.5m/s空載運行，12小時實際耗電：

2.2×12＝26.4KW·h

改造后：

1）. 采用快－慢-快循環運行方式

????即當乘客檢測裝置檢測到最后一位乘客進入扶梯后60秒，扶梯轉為0.1m/s慢車并保持慢車運行，直到乘客檢測裝置檢測到下一位乘客準備進入，扶梯自動平穩加速到0.5m/s的快車速度。

扶梯以0.1m/s慢車運行時能耗約為0.67kW

假設每天有400名乘客，平均每次二人同行，則每天最多需快－慢切換200次。

快車運轉時間＝200×1/60＝3.3?h

慢車運轉時間＝12－3.3＝8.7?h

則每天（12小時）運轉能耗為：

2.2×3.3＋0.67×8.7=13.1kW·h

(26.4－17.7)÷26.4=50%

????即實際節能達?50%

按此推算，若快車運轉時間為5小時，節能可達39%

2）.采用快－停－快循環運行方式

即當乘客檢測裝置檢測到最后一位乘客進入扶梯后60秒，扶梯停止運行，直到乘客檢測裝置檢測到下一位乘客準備進入，扶梯自動平穩加速到0.5m/s的快車速度。

假設每天有400名乘客，平均每次二人同行，則每天最多需啟停200次。

運轉時間＝200×1/60＝3.3h

則實際運轉率約為30％

每天（12小時）運轉能耗為：

2.2×3.3=7.3KW·h

????(26.4-7.3)÷26.4=70%

即實際節能達?70％

按此推算，若實際運轉率為6小時，節能可達50%

?

六、扶梯改造后優點

根據對某超級市場的多部國內外品牌的多部自動扶梯的變頻節能改造后的可靠性考驗結果，驗證了該技術具有功能強、改造工作量小等優點。?

（1）?無人乘梯時：保證扶梯自動平穩過渡到節能運行，以1/5額定速度運行?(或選擇當無人乘梯時，扶梯自動停止的功能);?

（2）?有人乘梯時：保證扶梯自動以節能速度平穩過渡到額定速度運行；

（3）?扶梯空載時以節能速度模式運行，電流僅為空載時額定速度運行電流的1/3；

（4）?由于無人乘梯時節能運行時速度很低，機械部分的磨損大大降低，相對延長了扶梯的使用壽命。

（5）?變頻技術的采用，大大降低了扶梯啟動時對電網的沖擊，采用變頻器可有效改善電網的功率因數，降低無功損耗。

（6）?改造中充分考慮了變頻系統與原系統的并存，便于系統故障時相互切換，不影響用戶的使用。

（7）?改造中保留了原系統的安全條件，加上變頻器自身的安全環節使得改造后的系統更安全、更可靠。

（8）?扶梯節能改造的設備費用與電能節約和機械磨損的費用相比，投入不大，短期內即可收回投資，因此扶梯變頻節能安全改造技術的研制和使用成功，能提高現有扶梯安全節能，具有顯著的經濟效益和社會效益。

七、結束語

自動扶梯屬于負載率很低的設備，輕載或空載的時間占絕大多數，而滿載運行的時間相對來說是很少的，在自動扶梯上采取適當?shù)拇胧┻M(jìn)行節能，其效果是非常顯著的。實際使用的節能效果，完全依據現場使用工況來決定?？蛰d工況下最好讓自動扶梯停止運行，這樣完全沒有能耗和磨損；可是在有些情況下由于要保證安全和方便，不允許停止運行，此時可讓扶梯慢速運行。自動扶梯節能運行的改造，不單單需實現“節能”的目的，更應注重符合《規范》中相關的安全要求。綜合自動扶梯節能運行幾種方案的分析，將扶梯一體化控制柜應用于扶梯梯控制，無論從改造的便捷性、經濟性還是安全性等角度衡量，都是扶梯節能改造的最佳選擇。

完。
