一、概述:

水泥制造業一直以來是傳統的能耗大戶，其中，水泥廠電動機電耗占成本近30％，而拖動風機用的高壓電動機在電機中占有很大的比重。近年來，市場競爭的加劇，水泥企業的利潤空間越來越小，各家水泥企業都在努力尋求節能降耗的方法。在國家政策《中華人民共和國節約能源法》和強制性標準《GB50443-2007水泥廠節能設計規范》及時引導下，水泥企業節能降耗工作被放到了非常重要的位置。

水泥廠使用了大量的機電設備，例如：離心風機、水泵類設備、空氣壓縮?、選粉機、回轉窯、球磨機、板式喂料機、調速皮帶秤、喂煤絞刀、篦冷機機及立窯羅茨風機、卸料機等。在水泥的生產中，風機大馬拉小車現象嚴重，同時由于工況、產量的變化，系統所需求的風量也隨之變化，大部分風機采用傳統做法，即調節進、出風口閥門的開度來實現，風機效率低，損耗嚴重。風機電動機特別利用調速技術改變設備的運行速度，以調節風量的大小，可以既滿足生產要求，又達到節約電能，同時減少管道的磨損及經常停機檢修所造成的經濟損失。因此，在水泥廠風機采用調速技術，節約大量能源，提高生產效率，可為水泥廠帶來較大的效益。水泥廠的這些機電設備，很多需要交流調速，都可以用變頻器。

水泥廠使用變頻器有以下優點：

1、滿足水泥生產工藝的調速要求。變頻器的調速范圍在10:1以上，而水泥生產工藝過程中調速范圍在10:1范圍內即可滿足工藝要求。

2、易于實現自動化控制。由于七喜變頻器由CPU控制，設有模擬量輸入輸出、RS485接口，為整個工廠自動化創造了充分的條件。

3、良好的節能效果。如某廠的篦冷機每年可節電約70,000kWh，一室風機每年可節電約110,000kWh，按照此兩項每年可以節約資金90,000元。

4、能夠提高工作效率、產品的質量和產量。?調速系統的整體可靠性提高，故障率低，可減少維護和停機次數。

?

二、變頻節能原因

所謂的“節能”，不僅僅是節省能耗，還包括不浪費能源，用一句最簡單的話說就是：“你需要多少，我就給你提供多少!”。通過流體力學的基本定律可知：風機、泵類設備均屬平方轉矩類負載，其轉速n與流量Q，壓力H以及軸功率lP具有如下關系

Q∝n

H∝n2

P∝n3。

即流量與轉速成正比，壓力與轉速的平方成正比，軸功率與轉速的立方成正比。

在實際生產中，往往利用調節高溫風機的轉速來調節系統風量。而隨著轉速的降低，風機在維持效率不變（風阻不變?yōu)榍疤幔┑臓顟B(tài)下，軸功率以轉速的立方關系下降，電機消耗的電能急劇減小。各種風機、泵類負載，因P?∝n3，故應用變頻器后，節電效果顯著，見表1。表1為風機泵類應用變頻器后，在不同流量Q*，轉速n*，軸功率P*（額定值的相對值百分?jǐn)?shù)）以某頻率值時的節電率。

表1??風機、泵類負載應用變頻器后的節電率

當采用進口導流葉片調節時，風量下降導致風機效率降低和風壓的升高，運行工況偏離額定工況越遠效率越低。因此，風量雖然下降了，但風機軸功率及電機消耗的電能變化并不大，這就是風機變頻調速的節能依據。?????????

而在風機調速的的方法上，目前使用較多的還有液力偶合器調速及液體電阻調速。液力耦合器是一種以液體（多數是油）為工作介質，利用液體傳遞能量的傳動裝置。通過改變液力耦合器工作腔內液體的充滿度，就可以改變液力偶合器所傳遞的轉矩和輸出軸的轉速，使液力偶合器電機端和風機端的轉速不一致，從而在電動機速度不改變的條件下對風機調速，實現調節風量的目的。由于液力偶合器在調節過程中要產生轉差功率損耗、容積損耗、機械損耗，這些損耗所產生的熱量需要大量冷卻介質來冷卻，而液力耦合器傳動效率等于轉速比，速度越低，液力偶合器效率越低。所以液力偶合器節能效果不太理想。它主要有以下一些不足：效率低、損耗大、調速精度低、速度響應慢、轉速不穩定、滑差大、有時丟轉、需配備相應的油系統及調節系統、可靠性低。??????????

液體電阻調速器是通過調整液體電阻中兩極板間的距離，來改變串入電機轉子回路中的電阻，從而改變轉差率達到改變電機轉速的目的。由于繞線式電機轉子線圈串入不同電阻后，對應的轉差率不同。電阻越大，電機轉速越低；電阻為零，電機達到全速，這就是液體電阻啟動調速器的基本原理。由于液體電阻調速器在調節過程中要產生轉差功率損耗、電阻通電所產生的熱耗，所以液體調速器節能效果也不太理想。它的缺點主要是：調速范圍小，最大為2：1；由于通過檢測實際轉速與設定值比較來升降極板，在實際運用中，調速精度低、速度響應慢、轉速不穩定、易受溫度影響；并且在調速過程中，電解液中流過轉子電流會產生大量熱量，需使用循環水進行冷卻；采用繞線型電機，結構復雜，維護工作量大，需增加轉子電纜接線。

交流變頻調速的特點是效率高，沒有調速帶來的附加轉差損耗，調速的范圍大、精度高、無級調速，并且實現電機軟啟動，延長電機使用壽命，減小啟動電流對電網的沖擊。使用結構簡單、可靠耐用、維護方便的鼠籠式電動機，又能達到節電的顯著效果，是風機節能的較理想的方法。

?

三、原有設備工況分析：

水泥廠立窯煅燒熟料所耗用的電能中，羅次鼓風機的電耗一般占60%左右，隨著電價的調整，電費在水泥生產成本中所占的比例越來越高。因此降低鼓風機的能耗成為提高企業經濟效益的重要一環。

（一）、立窯羅次風機工作原理

在水泥立窯煅燒生產過程中所需要的風量是經常隨工藝及操作的需要不同程度調節的，而傳統的調節方案是通過放風閥來調節的，用來帶動風機的電動機本身轉速是不可調節的，這種操作方式的缺點是明顯的：

1、電能浪費嚴重;

2、調節精度差;

3、啟動電流對電網沖擊大;

4、電機及風機的轉速高，負荷強度重;

5、起動時機械沖擊大，設備使用?壽命低;

6、噪聲大，粉塵污染嚴重等。

根據鼓風機風量和轉速成正比關系。

　　Q1/Q2=N1/N2

　　式中：Q1、Q2為轉速快和慢的風量???米/分　　

　　鼓風機的風壓和轉速的平方成正比。

　　H1/H2=（N1/N2）

　　式中：H1、H2為轉速快和慢的風壓

　　鼓風機所需的功率與轉速的立方成正比。

　　N1/N2=（N1/N2）

　　式中：N1、N2為轉速快和慢所需功率kW。

從上述關系可知，如果我們使用改變轉速來實現改變風量的方法，就不至于把大量的風量白白放掉，從而節約了大量的電能。

立窯羅茨風機在設計時一般考慮到最大生產量時需要的風量，且留有一定的裕量，以延長風機及電機的使用壽命。又因為在生產過程中不同階段立窯所需供風量也不同，因此在生產時就常會出現風量過大，風壓過高的情況。目前立窯供風系統是通過調節擋風板的開啟角度來滿足燒結時不同用風量的需求，而這種操作方式的缺點非常明顯

（1）風機長期運行在高速狀態，電能嚴重浪費;

（2）工頻直接啟動，啟動電流為額定電流的4~7倍，對電網沖擊大;

（3）電機及風機的轉速高、調節精度差，負荷強度重;

（4）起動時機械沖擊大，機械磨損嚴重;

（5）噪聲大，粉塵污染嚴重等。

（二）：立窯卸料系統工況分析：

為使水泥燒結過程“三平衡”（即加料、供風、卸料三平衡），生產者普遍選用滑差電機作為盤塔式卸料裝置的動力。該電機在同等條件下運行較普通Y系列電機多耗電20%，而且調整特性軟，帶載能力差，在粉塵嚴重的水泥行業滑差頭故障率高而且維修困難。

?

四、交流變頻調速系統的特點:

1、平滑啟動、電流小，減少對電網沖擊；

2、降低機械磨損，減小電機和機械設備的故障率，延長使用壽命，降低維護成本；

3、提高功率因數，有效降低設備噪音；

4、低頻力矩大，過載能力強。

?

五、改造方案：

1、立窯羅茨風機改造方案

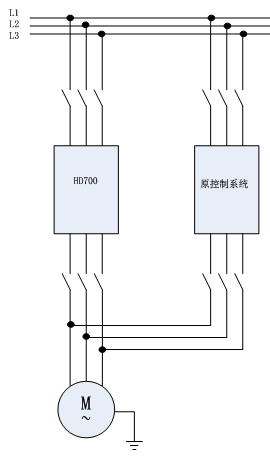

（1）使用七喜HD700高性能矢量通用變頻器進行改造，在保留原星三角降壓啟動控制系統的基礎上增加一套變頻調速系統，與原控制系統并聯，形成雙回路控制系統。如下圖所示，其特點是：

1)?雙控制回路互為備用、可靠性高、設備檢修時不用停機，保障了生產的連續進行；

2)?可以關閉放風門，通過改變電機的轉速來改變系統供風量，降低噪音，高效節能。

?

（2）為方便窯面操作人員控制風量，將變頻器設置為端子控制，控制信號引至窯面，在窯面裝一塊操作面板，通過操作面板便可控制風機的啟停、調節供風量，操作人員根據煅燒工況，可隨意調節風量大小。操作面板上可安裝一轉速表，顯示風機電機轉速。

接線圖如下：

?

?

2、立窯卸料系統改造方案

將滑差調速電機的滑差頭鉆孔裝配螺絲，使電機軸與負載軸作硬性連接，如滑差電機快到使用壽命可更換成普通的籠形電機，改造后的電機通過變頻器來啟動和調節。盤塔式卸料裝置屬典型的恒轉矩負載，用變頻調速代替原來的滑差調速系統效率大大提高。?

?

六、改造收益

1、?改善生產工藝

改造后可根據生產的不同階段平滑地調節供風量，使保證了產品的質量。

2、?改善生產環境

由于變頻器可任意調節風機電機轉速，因此可按所需風量準確調節風量，無須旁路放風，大大降低因排風引起的噪音，減少水泥粉塵污染。?

3、?減少設備維護工作量

由于變頻器具有軟起動功能，電機啟動時，無大電流沖擊，延長設備使用壽命，維護工作量大大減少。

4、?節能降耗

改造后節電效顯著，根據原設備及生產工藝狀況，節電率可達15%-40%，一般6～12個月可收回全部投資，投資回收周期短，綜合效益可觀。

?

?

七、采用HD700系列變頻器的優點：

?1、超寬電網電壓設計：380~480V（±10%）電網電壓，從容應付各種電網狀況；

?2、精準的雙CPU硬件控制平臺，控制性能大幅提升；

3、加、減速過程平滑，大大減輕了機械沖擊；

4、易于與外部控制設備接口相結合，實現中控/現場靈活切換；

5、特殊的三防漆涂層防護，適應更惡劣的環境。
