摘要：伺服系統的選擇標準不僅僅是功率和價格。在比較伺服裝置時不能忽略的重要特性包括：額定轉矩、額定轉速、過負載時間、轉矩慣量比、分辨率、質量和穩定性等。
有一種比較常見的觀點，兩個具有相同功率范圍、但是由不同制造商生產的伺服裝置，性能水平相差不多，其它能夠作為比較重要點的僅有價格。本文將會顛覆這個觀點。在比較伺服裝置時不能忽略的重要特性包括：額定轉矩、額定轉速、過負載時間、轉矩慣性比、分辨率、頻率響應、網絡解決方案、外形尺寸、質量和穩定性。
伺服電機扭矩
伺服系統的工作范圍被分為兩類：連續工作和間歇工作（見圖1）。連續工作范圍表示伺服輸出扭矩可以以24/7模式工作，而不會導致過熱或者損壞電機。間歇工作范圍指的是伺服輸出的扭矩數值組只能維持很短的時間。這種爆發式的扭矩一般用于加速、減速、或者應對突發的負載波動。

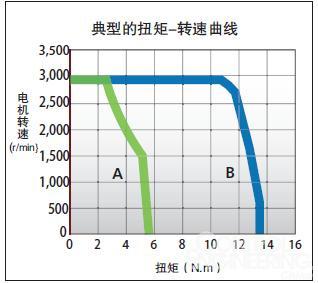

圖1：該圖顯示的是典型的扭矩轉速曲線，比較了連續（A）和間歇（B）工作區域。
不幸的是，扭矩和轉速等級在整個運動控制市場上并不統一。在間歇工作范圍時，伺服裝置能夠連續輸出扭矩的時間（有時候被稱之為過載時間），隨著生產制造商的不同而有很大的變化，而對此一般并沒有明確的規定。僅僅這一特點就導致一個伺服系統能夠執行的任務類型有很大的不同。在為伺服裝置選型時，需要記住的是，RMS（或者簡單的說，平均）扭矩需求必須在連續工作范圍內，這樣伺服裝置就可以連續工作而不會導致過熱。伺服電機所能工作的周期，取決于它所能散發出去的熱量。
在用戶的機器上，選取兩種不同品牌的伺服裝置，它們的外形尺寸基本相似（見圖2），進行了一次測試。盡管它們的外形尺寸基本相同，但是它們的功率等級卻有差異：一個額定功率為750W，另外一個為860W。在對機器的運行完成多個測試后，所得出的結論為：750W的電機性能更優，明顯更適合于該應用。這樣的結果看起來有點違反常識，但是如果你明白，并不是所有伺服裝置的額定扭矩都是在相同的轉速上測量得到的。

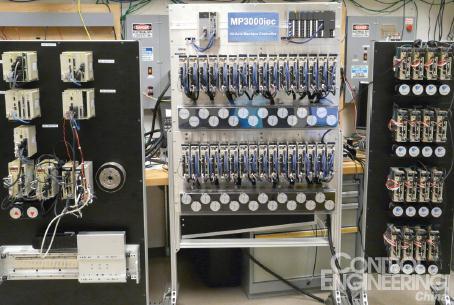

圖2：如圖中所示的試驗臺架，可測量性能，并比較伺服系統的特性。
電機功率公式由扭矩和轉速來表征，但是在運動控制工業領域內，對伺服裝置來講，這兩者都沒有標準的額定數值。因此，在選擇電機時，非常關鍵的一點是在機器運行轉速上選擇所需的扭矩，而不是只盯著功率等級。在相同的功率下，伺服電機的轉子，可以是提供較大扭矩和較低轉速的繞線方式，也可以是較高轉速和較小扭矩的繞線方式。
伺服慣量
到目前為止，我們只討論了扭矩、轉速和功率。在選擇伺服裝置時，慣量是必須考慮的另外一個非常重要的技術參數。伺服電機轉子的慣量和負載慣量（負載和電機的主軸耦合）之間的比值非常關鍵。根據定義，伺服電機是閉環系統，其控制邏輯持續不斷的改變電機中的電流。輸送到電機的電流是根據復雜的算法計算出來的，該算法考慮位置、轉速、扭矩的指令和反饋之間的差異。
電機和負載之間的慣量比能夠顯著的影響伺服系統精確的控制電機的能力。如果比例過高，電機就會過調，導致波動。這些波動可能是微不足道的，比如在停機時的輕微擺動；也可能非常大的，比如劇烈、嘈雜的振動，這種振動有可能損害機器?，F(xiàn)在高性能的伺服電機具有低慣量、永磁體轉子，可以以較小的體積提供較大的扭矩。非常重要的是選擇適當?shù)臋C械傳動裝置（比如，齒輪箱、滾珠螺桿或者皮帶輪）來實現可接受范圍內的負載/轉子慣量比：
■?10：1平均性能；
■?5：1較高性能；
■?1：1最高性能。
伺服系統分辨率
另外一個重要因素是反饋裝置的分辨率。解碼器的分辨率在不斷提高。解碼器具有20位或更高的分辨率，并不是不常見。20位的解碼器，在每個循環內具有超過一百萬次的脈沖。要記住，伺服的目的是確定指令和實際位置之間的偏差，并將其逐步縮小到零。分辨率越高，伺服系統就能越快的確定運動，并采取校正動作，從而實現更具剛性、更精確的負載控制。
伺服系統的頻率響應和帶寬
伺服系統實時計算和輸出電流的能力，是伺服系統變化比較大的另外一個方面。頻率響應是伺服系統度量其跟隨指令信號變化的一個能力。
伺服系統帶寬的定義：當正弦波信號指令加載到轉速回路，正弦波的頻率就會增加，直到伺服不能再改變軸的轉速來匹配指令信號為止。當實際轉速回落到指令信號的70.7%（-3dB）時，此時所測量的頻率就是帶寬。在過去24年間，高性能伺服系統轉速回路的帶寬已經增加了10倍，從最初的不足100Hz到現在的超過1KHz。
伺服系統控制
隨著電源技術的進步，伺服系統改進了很多。大多數現代伺服系統都具有基于網絡的結構，這樣可以降低實施成本，提升診斷功能。接線量的降低也能提高OEM進行多軸系統調試時的速度，這樣就可以獲取更高的利潤和更大的產量。在當今通訊不斷增長的年代，無論是對伺服系統控制還是在生產制造執行系統（MES）與SCADA系統之間信息的處理，網絡的連接性都絕對是必須的。增加的故障診斷功能能夠降低停機時間，允許支持人員遠程快速排除故障問題。
盡管伺服裝置的性能已經獲得提升，放大器和控制器中的電子元件的尺寸卻在不斷減小。較高散熱效率的設計所需要的放大器彼此間的空間較小。這些進步有助于縮小電子設備的外形尺寸，從而可以顯著的降低整個系統的費用。較小的控制機柜以及由此所節約的物理空間，可以用于實現工廠車間更有效的利用。
伺服系統質量
當然，如果系統質量不過關，那么前述特性所帶來的好處也是有限的。非常重要的一點是，應當選擇具有可追蹤記錄的高質量生產制造商，并且要有數據支持。平均故障間隔時間是產品質量和可靠性度量的一個統計數據。在采購前索取這些信息，可以幫助你選擇一個運動控制合作伙伴，其產品具有較低的整個生命周期使用費用。
在采購伺服系統前，有很多因素需要考慮。下一次，在比較伺服裝置時，要記住確定真正價值的標準遠遠不止功率和價格。（作者：Jerry?Tyson，Michael?Miller）
