定義與描述
SSR定義:固態繼電器(Solid?State?ReIay,SSR)是一?種通斷控制裝置,它用一個或多個半導體(如功率晶體?管、SCR或三端雙向可控硅開關)傳導負載電流。(SCR?和三端雙向可控硅開關通常稱為“半導體閘流管”,是由?閘流管和晶體管結合得出的術語,因為半導體閘流管是觸?發半導體開關。)
與所有繼電器一樣,SSR需要相對較低的控制電路能量來?在“通”和“斷”之間切換輸出狀態。由于該控制能量比?繼電器在滿負荷下能控制的輸出功率低得多,SSR的?“功率增益”相當大,常常比額定輸出相當?shù)碾姶攀嚼^電?器(EMR)大很多。換言之,SSR的靈敏度常常比額定輸出?相當?shù)?/span>EMR高得多。
SSR的類型:一種簡單的方法是按輸入電路的性質,并對?實現輸入輸出隔離的方法進行一定的參考來分類SSR。公?認的有三個主要類型:

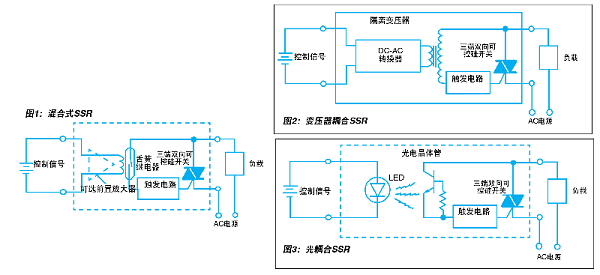

·?舌簧繼電器耦合SSR(見圖1)在這類SSR中,控制信號?被(直接或通過一個前置放大器)加到一只舌簧繼電器的?線圈上。然后,簧片開關閉合會接通相應的電路,從而觸?發可控硅開關。顯然,輸入輸出隔離是由舌簧繼電器實現?的,通常隔離度極高。
·?變壓器耦合SSR(見圖2),在這類SSR中,控制信號?(如果為DC,則通過一個DC-AC轉換器;如果為AC,則?直接)加到一個低功率小變壓器的初級電壓上,由初級電?壓激發產生的次級電壓(通過或不通過整流、放大或其它?調整)用于觸發可控硅開關。在這種類型中,輸入輸出隔?離度取決于變壓器的設計。
·?光耦合SSR(見圖3),在這類SSR中,控制信號施加到?一個光源或紅外光源(通常為發光二極管,或LED),有?一個光敏半導體(即光敏二極管、光敏晶體管或光敏閘?流管)檢測該光源發出的輻射。然后用光敏器件的輸出來觸發(選通)開關負載電流的三端雙向可控硅開關或?SCR。顯然,輸入和輸出之間唯一顯著的“耦合通路”?是光束或紅外輻射,電隔離度極高。這類SSR也稱為“?光學耦合”或“光隔離”。
除上述主要類型的SSR外,還有一些專用設計值得一提:

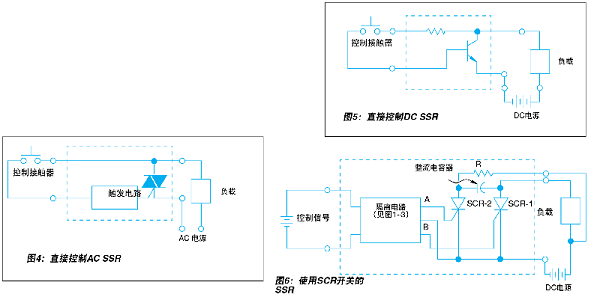

·?直接控制AC型(見圖4),在這類SSR中,用外部接觸器?觸發三端雙向可控硅開關(或背對背連接的SCR),外?部接觸器工作在與負載電路使用同一AC輸電線路供電的?電路中。這種類型也稱為具有一個“開關閉合”輸入。顯?然,雖然與較復雜的設計相比這種繼電器較為簡單,因而?成本較低,但它們具有在控制和負載電路之間沒有隔離的?巨大缺點(對大多數應用而言)。
·?直接控制DC型(見圖5),在這類SSR中,用外部接觸?器控制晶體管的導通,外部接觸器工作在與負載電路使用?同一DC輸電線路供電的電路中。這種類型的繼電器可能?是所有類型中最簡單的,因而成本最低,但它們也具有在?控制和負載電路之間沒有隔離的巨大缺點(對大多數應用?而言)
·?針對DC設計的SCR型,在這類SSR中,載有負載電流的?SCR通過接在“整流電路”(如圖6所示的電路)中的第?二個SCR斷開,該SCR通過將第一個SCR的電流瞬間降?到零而將其斷開。
?
...霍耳效應,在這類SSR中,置于SSR外部臨近位置的磁?鐵運動引起一種磁場敏感型材料中電阻的變化,從而觸?發通斷行為。
...振蕩器整定,在這類SSR中,外部信號改變振蕩器的頻?率,從而導致緊密耦合的諧振電路觸發通斷行為。
...飽和電抗器或磁放大器,在這類SSR中,一個繞組中的?DC控制電流控制另一繞組中的感應電壓(來自AC源)?。然后用感應電壓觸發通斷行為。
可以肯定地說:前面所述的三種主要類型(即圖1~3)中?的一種即可以很好地滿足95%以上的所有SSR要求。
輸入電路性能:隔離SSR的靈敏度(即可使SSR接通的最小?控制電壓和電流)取決于隔離器件或電路的特性
·?在混合式(舌簧繼電器隔離)設計中,SSR的靈敏度由舌?簧繼電器的工作功率要求決定,其工作功率范圍非常寬,?可低至40毫瓦(如5?Vdc,8?mA),可高達數百毫瓦。請?注意,低電壓小功率設計與標準數字計算機“邏輯電平”?兼容,數字計算機或數字控制器的標準“高扇出”TTL邏?輯電平輸出可以驅動兩個或兩個以上并聯的混合式SSR。
·?在變壓器耦合SSR中,靈敏度通常比混合式高很多,因為?輸入信號只須選通驅動變壓器的AC-DC轉換器(見圖2)?,一般所需的功率小于10?mW(如4.5?v?dc,2?mA),?極少超過50mW。這種靈敏度優于任何單一TTL數字輸出?要求的值,一個高扇出TTL輸出可以驅動3-10個并聯的此?類SSR。
·?在光耦合SSR中,靈敏度從6?mW(如3?v?dc,2?mA)到?100?mW。使用合適的串聯電阻器或穩流器,這種輸入電?路也與TTL邏輯電平兼容,高扇出邏輯線路可并聯驅動多?個光耦合SSR。
·?大多數“直接控制”SSR(圖4和圖5)的靈敏度遠遠低?于隔離式設計的靈敏度,但這一事實并不重要,因為要?求的控制功率幾乎總是在甚至最小的控制接觸器的能力?范圍內。
SSR的最大斷開電平(電壓和/或電流)是其最小接通電平?的50%左右。這一特點在“通”和“斷”狀態之間提供了充?足的安全裕度,從而消除了由控制信號的小變化導致的不穩?定行為。
在許多SSR設計中,控制電壓范圍遠遠大于最小接通電?壓包含的范圍。在針對寬輸入電壓范圍進行了優化的設計?中,SSR額定用在6:1以上的控制電壓范圍(如3.0?V?~?32?V)上的情況并不少見。在混合式設計中,舌簧繼電器的?線圈可以繞成幾乎用于任何可用的控制電壓,低至3?V標稱?值,高達50?V甚至更高,但混合式SSR可承受的輸入電壓范?圍受繼電器線圈中的耗散影響。一般來說,1.5到1的范圍是?可以接受的。另一方面,可以使用串聯電阻或一個“恒定電?流”有源輸入電路來使混合式繼電器適應較高的輸入電壓。
輸入特性:除考慮靈敏度特性(第124頁)外,我們還必?須介紹SSR的輸入電路隔離特性,這一特性需要考慮許?多不同的參數,包括:
·?電介質強度:用從控制電路到SSR外殼和輸出(負?載)電路的最小擊穿電壓來確定額定值。從控制電?路到外殼或從控制電路到輸出電路的典型額定值都是?1500?v?ac?(RMS)。
·?絕緣電阻:從控制電路到外殼和輸出電路的絕緣電?阻。對于變壓器型和混合式設計,典型額定值范圍從?10?MΩ到100,000?MΩ。對于光學隔離SSR,典型絕?緣電阻范圍1000?~?1,000,000?MΩ。
·?雜散電容:從控制電路到外殼和輸出電路的雜散電?容。到外殼的電容很少是顯著的,但到輸出電路的電?容可將交流和瞬變值反饋到敏感的控制電路,甚至進?一步反饋到更遠的控制信號源。幸運的是,在精心設?計的SSR中,這種電容極少能大到足以引起交互作用?的程度。雜散電容的典型范圍為1?–?10?PF。
本節后面將講述SSR對控制電壓施加的響應速度。
輸出電路性能:顯然,最重要的輸出電路參數是在“?斷”狀態下可以加在繼電器輸出電路上不會導致其擊穿?為導通或出故障的最大負載電路電壓,以及在“通”狀?態下可以流過輸出電路和負載的最大電流。
請注意,這些參數與電磁式繼電器上接觸器的普通額?定電壓和額定電流相似(至少乍一看是這樣)。但?是,EMR額定輸出和SSR額定輸出之間存在差別,我們?將隨著本講解的進行在后面詳細研究這些差別。

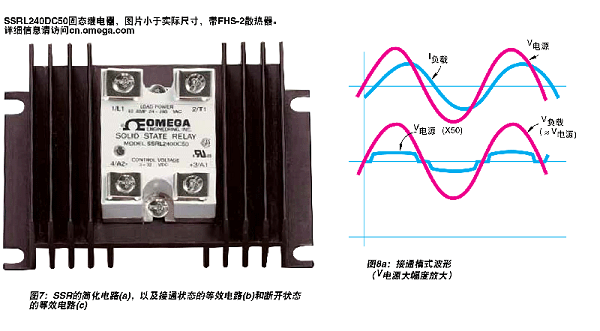

在最普通的方法中,我們可以說SSR的“觸點額定值”?幾乎全由負載電流開關裝置的特性決定。也許從研究最簡單類型的交流SSR,即直接控制(非隔離)設計可以?最明顯地反映這個事實,例如最初在圖4中所示,后面?又在圖7中再次呈現并顯示了通斷狀態下的等效電路的?設計。在“通”狀態(圖7b),三端雙向可控硅開關呈?現出幾乎恒定的壓降(即幾乎與負載電流無關),該壓?降約等于兩個硅二極管的壓降?–?小于2?V。負載電流流過?此壓降導致功率耗散(Pd?=?Vd?x?I負載),此功率將導致三?端雙向可控硅開關結點中的溫度升高。如果提供了合適?的“散熱”,即從三端雙向可控硅開關外殼到外面空氣?或到導熱金屬結構的熱傳導,導熱金屬結構可以再將功?率耗散到周圍空氣中,不會有明顯的升溫,則三端雙向?可控硅開關的溫度將不會上升到保證可靠運行的額定最?大值(一般為100?C)以上。具有充分的散熱時,SSR的?額定電流可以不由功率耗散決定,而由三端雙向可控硅?開關的額定電流決定。
圖7c顯示了這種非常簡單的SSR在“斷”狀態的等效電?路。請注意,即使當三端雙向可控硅開關被切斷時,也?會有非常少量的漏電流流過。該電流電路在等效電路中?用電阻表示,實際上是負載電路電壓的非線性函數。在?確定三端雙向可控硅開關的額定值時,通常習慣做法是?為這一“切斷狀態漏電流”規定一個最壞情況下的最大?值,對于5?A的負載額定電流,典型值為最大0.001?A。?負載電路電壓的額定值較簡單,由晶閘管的阻斷電壓額?定值決定。
?
更常用的隔離SSR(大多設計用于控制交流負載電路)?的輸出電路額定值的確定與上述方法非常相似,只是“?切斷狀態漏電流”通常更高一些,對于一個5?A的裝置,?在140?V時漏電流約為5?mA,仍然只是額定負載電流的?千分之一左右。圖7顯示了一個用三端雙向可控硅開關控?制的SSR設計的等效電路,圖8顯示了負載電路中的電流?波形,都分別顯示了“斷”狀態和“通”狀態的情況。?請注意,“通”狀態壓降曲線的刻度范圍比“斷”狀態?和負載電壓曲線寬得多。
即使在我們研究SSR性能的早期階段,也有必要考慮控?制信號和交流負載電路電壓和電流之間的時間關系。

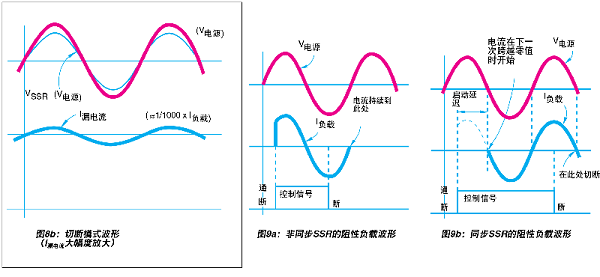

至于定時,有兩種類型的開關SSR。其中一種沒有采取?特殊的措施來在負載電路-電源線路交變與可控硅開關?接通之間實現同步。在這類“非同步”開關SSR中,?控制電壓的施加和負載電路開始導通之間的響應延時?非常短,在光耦合和變壓器耦合SSR上一般從20μS到?200μS,在混合式SSR上小于1mS(因舌簧式繼電器的?操作時間而較長一些)。在非同步設計中,“通”狀態?的電流波形顯然是交流循環中施加控制信號時的函數,?如圖9a所示。
在同步(零電壓接通)設計中,施加控制信號的效果被?延遲(如果需要),直到電源線路電壓通過零點(見圖?9b)。(這是由內部選通電路完成的,該電路感應線路?電壓的量值,并在發生下一次零值跨越前阻止觸發半導?體閘流管。)?因此,如果恰好在跨越零值后立即施加控?制信號,SSR實際上將不開始導通,直到幾乎完整的半?個周期后才導通。另一方面,如果恰好在剛要跨越零值?前施加控制信號,SSR將幾乎立即導通,只有很小的接?通延遲(上面針對非同步設計所述)。那么,很明顯,?同步SSR的接通延遲可以是任何值,從小于一毫秒到電源線路的完整半個周期(對于60?Hz電源線路,約為8.3?毫秒)。通常,對于60?Hz的供電線,所有固態設計的額?定延遲的最大值給定為8.3毫秒,混合式設計最大值給定?為1.5毫秒。
AC開關SSR的最后一個主要特性是切斷行為。由于半導?體閘流管在一旦觸發時并不立即停止導通,直到流過它?的負載電流降為零時才停止導通,最大可能切斷延遲(?控制信號撤消和負載電流停止之間)為半個周期。與接?通時的情況一樣,最小切斷延遲接近于零。因此,典型?60?Hz線路切斷時間額定值為最大9毫秒。
?
