關鍵字：機器人 編程?搬運

導?讀：通常來講，機器人編程可分為示教在線編程和離線編程兩種。示教編程一般用于入門級應用，如搬運、點焊等

首先說一下機器人編程。通常來講，機器人編程可分為示教在線編程和離線編程兩種。示教編程一般用于入門級應用，如搬運、點焊等，對于復雜應用，示教編程在實際應用中主要存在以下問題：

1、示教在線編程過程繁瑣、效率低。

2、精度完全是靠示教者的目測決定，而且對于復雜的路徑示教在線編程難以取得令人滿意的效果。

基于對示教編程出現的弊端，那么離線編程就出現啦！與示教編程相比，離線編程有如下優勢：

1、減少機器人的停機時間，當對下一個任務進行編程時，機器人仍可在生產線上進行工作。

2、通過仿真功能，要預知發生的問題，從而將問題消滅在萌芽階段。

3、適用范圍廣，可對各種機器人進行編程，并能方便的實現優化編程。

4、可對復雜任務進行編程。

5、便于修改機器人程序。

常用離線編程軟件，可按不同標準分類，例如，可以按國內與國外分類，也可以按通用離線編程軟件與廠家專用離線編程軟件。

按國內與國外分類，可以為以下兩大陣營：

國內：RobotArt

國外：RobotMaster、RobotWorks、Robomove、RobotCAD、DELMIA、RobotStudio、RoboGuide

按通用離線編程與廠家專用離線編程，又可以為以下兩大陣營：

通用：RobotArt、RobotMaster、Robomove、RobotCAD、DELMIA

廠家專用：RobotStudio、RoboGuide、KUKASim

國內RobotArt獨領風騷，領先國內同行4-5年時間，官網有免費下載，需要官網注冊試用賬號。

國外軟件中，RobotMaster相對來說最強的，基于MasterCAM平臺，生成數控加工軌跡是優勢，RobotWorks,RoboMove次之，但一套都要幾十萬大洋，目前沒試用。RobotCAD,DElMIA都側重仿真，價格比前者還貴，還是搜*解版吧。

機器人廠家的離線編程軟件，以ABB的RobotStudio是強，但也僅僅是把示教放到了電腦中，注重是仿真和節拍統計。

下面，對各離線編程軟件，做詳細對比。

1.RobotArt（中國，可免費下載試用）

RobotArt來自帝都北京，有航空航天背景，是目前離線編程軟件國內品牌中的頂尖的軟件。軟件最大特點是根據虛擬場景中的零件形狀，自動生成加工軌跡，并且可以控制大部分主流機器人，對國內機器人支持是相當?shù)陌舭魢}！軟件根據幾何數模的拓撲信息生成機器人運動軌跡，之后軌跡仿真、路徑優化、后置代碼一氣呵成，同時集碰撞檢測、場景渲染、動畫輸出于一體，可快速生成效果逼真的模擬動畫。廣泛應用于打磨、去毛刺、焊接、激光切割、數控加工等領域。

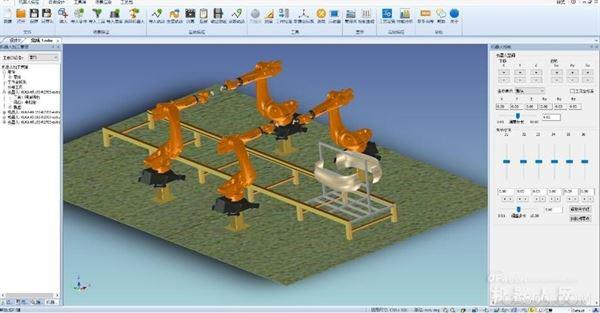

下圖為RobotArt離線編程仿真軟件的界面：

?

?

優點：

1)支持多種格式的三維CAD模型，可導入擴展名為step、igs、stl、x_t、prt(UG)、prt(ProE）、CATPart、sldpart等格式；

2)支持多種品牌工業機器人離線編程操作，如ABB、KUKA、Fanuc、Yaskawa、Staubli、KEBA系列、新時達、廣數等）；

?

3)擁有大量航空航天高端應用經驗；

4)自動識別與搜索CAD模型的點、線、面信息生成軌跡；

5)軌跡與CAD模型特征關聯，模型移動或變形，軌跡自動變化；

6)一鍵優化軌跡與幾何級別的碰撞檢測；

7)支持多種工藝包，如切割、焊接、噴涂、去毛刺、數控加工；

8)支持將整個工作站仿真動畫發布到網頁、手機端；

缺點：

軟件對外國小品牌機器人也不支持，不過作為機器人離線編程，還是相當給力的，功能一點也不輸給國外軟件。

重要的事說三遍，RobotArt軟件可以在官網免費下載試用。

2.RobotMaster（加拿大，無試用）

RobotMaster來自加拿大，由上海傲卡自動化代理，與RobotArt類似，是目前離線編程軟件國外品牌中的頂尖的軟件。由于是在MasterCAM上做的二次開發，所以對機器人生成數控軌跡很擅長，但MasterCAM本身動輒十幾萬或幾十萬的價格，讓人有些望塵莫及，更另說加上二次開發插件的RobotMaster了。

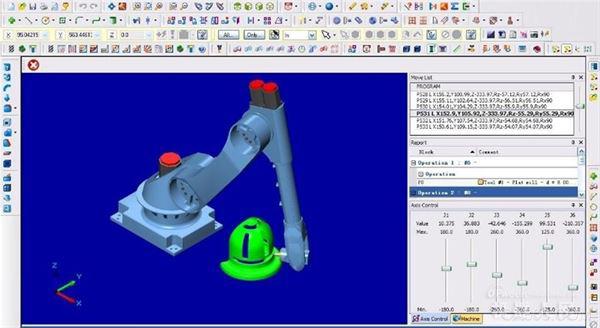

下圖為RobotMaster軟件界面：

?

功能：RobotMaster在MasterCAM中無縫集成了機器人編程、仿真和代碼生成功能，提高了機器人編程速度。

優點：可以按照產品數模，生成程序，適用于切割、銑削、焊接、噴涂等等。獨家的優化功能，運動學規劃和碰撞檢測非常精確，支持外部軸（直線導軌系統、旋轉系統），并支持復合外部軸組合系統。

缺點：暫時不支持多臺機器人同時模擬仿真，基于MasterCAM做的二次開發，價格昂貴，企業版在20W左右。

RobotMaster軟件的下載地址本人我沒有找到，哪位小伙伴找到的話，記得告訴我一聲哦

3.Robotworks（以色列，有試用，功能有限制）

Robotworks是來自以色列的機器人離線編程仿真軟件，與RobotMaster類似，是基于Solidworks做的二次開發。使用時，需要先購買Solidworks。以愛因斯坦為代表的猶太人確實智商發達，整個團隊只有6-7人，能做出這樣軟件實屬不易，只可惜在中國的漢化、學習資料、服務等，只能讓人惋惜了。由于是二次開發，交互性上，比RobotArt難用好多，可能是Solidworks向他開發放的接口不夠多吧。主要功能如下：

(1)全面的數據接口：Robotworks是基于Solidworks平臺開發，Solidworks可以通過IGES,DXF,DWG,PrarSolid,Step,VDA,SAT等標準接口進行數據轉換。

(2)強大的編程能力：從輸入CAD數據到輸出機器人加工代碼只需四步。

第一步：從Solidworks直接創建或直接導入其他三維CAD數據，選取定義好的機器人工具與要加工的工件組合成裝配體。所有裝配夾具和工具客戶均可以用Solidworks自行創建調用；

第二步：Robotworks選取工具，然后直接選取曲面的邊緣或者樣條曲線進行加工產生數據點；

第三步：調用所需的機器人數據庫，開始做碰撞檢查和仿真，在每個數據點均可以自動修正，包含工具角度控制，引線設置，增加減少加工點，調整切割次序，在每個點增加工藝參數；

第四步：Robotworks自動產生各種機器人代碼，包含笛卡爾坐標數據，關節坐標數據，工具與坐標系數據，加工工藝等，按照工藝要求保存不同的代碼。

(3)強大的工業機器人數據庫：系統支持市場上主流的大多數的工業機器人，提供各大工業機器人各個型號的三維數模。

(4)完美的仿真模擬：獨特的機器人加工仿真系統可對機器人手臂，工具與工件之間的運動進行自動碰撞檢查，軸超限檢查，自動刪除不合格路徑并調整，還可以自動優化路徑，減少空跑時間。

(5)開放的工藝庫定義：

系統提供了完全開放的加工工藝指令文件庫，用戶可以按照自己的實際需求自行定義添加設置自己獨特工藝，添加的任何指令都能輸出到機器人加工數據里面。

缺點：Robotworks基于Solidworks，Solidworks本身不帶CAM功能，編程繁瑣，機器人運動學規劃策略智能化程度低。

優點：生成軌跡方式多樣、支持多種機器人、支持外部軸。

4.ROBCAD（德國，無試用）

ROBCAD是西門子旗下的軟件，軟件相當龐大，重點在生產線仿真，價格也是同軟件中頂尖的，不是一般小伙伴能駕馭的了的。與RobotArt和RobotMaster比，個人感覺RobCAD的重點在生產線仿真，而不是機器人軌跡生成與控制。軟件支持離線點焊、支持多臺機器人仿真、支持非機器人運動機構仿真，精確的節拍仿真，ROBCAD主要應用于產品生命周期中的概念設計和結構設計兩個前期階段，其主要特點包括：

（1）與主流的CAD軟件(如NX、CATIA、IDEAS)無縫集成。

（2）實現工具工裝、機器人和操作者的三維可視化。

（3）制造單元、測試以及編程的仿真。

ROBCAD的主要功能包括：

（1）WorkcellandModeling：對白車身生產線進行設計、管理和信息控制。

（2）SpotandOLP：完成點焊工藝設計和離線編程。

（3）Human：實現人因工程分析。

（4）Application中的Paint、Arc、Laser等模塊：實現生產制造中噴涂，弧焊，激光加工，緄邊等等工藝的仿真驗證及離線程序輸出。

（5）ROBCAD的Paint模塊。噴漆的設計、優化和離線編程，其功能包括：

噴漆路線的自動生成、多種顏色噴漆厚度的仿真、噴漆過程的優化。

缺點：價格昂貴，離線功能較弱，Unix移植過來的界面，人機界面不友好。

?

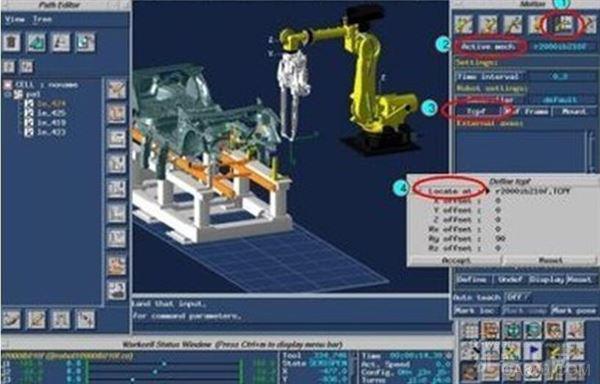

下圖為ROBCAD軟件界面：

?

?

5.DELMIA（法國，無試用）

DELMIA是達索旗下的CAM軟件，大名鼎鼎的CATIA是達索旗下的CAD軟件。DELMIA有6大模塊，其中Robotics解決方案涵蓋汽車領域的發動機、總裝和白車身（Body-in-White），航空領域的機身裝配、維修維護，以及一般制造業的制造工藝。與RobotArt和RobotMaster比，個人認為DELMIA略顯得不太專注，機器人模塊只是他的1/6，可惜沒有找到下載試用，有緣的話，很想看看機器人模塊與RobotArt、RobotMaster相比，有何優劣。

DELMIA的機器人模塊ROBOTICS是一個可伸縮的解決方案，利用強大的PPR集成中樞快速進行機器人工作單元建立、仿真與驗證，是一個完整的、可伸縮的、柔性的解決方案。使用DELMIA機器人模塊，用戶能夠容易地：

（1）從可搜索的含有超過400種以上的機器人的資源目錄中，下載機器人和其它的工具資源。

（2）利用工廠布置規劃工程師所完成的工作。

（3）加入工作單元中工藝所需的資源進一步細化布局。

缺點：DELMIA屬于專家型軟件，操作難度太高，不適宜新人學習，需要機器人專業研究生以上學生使用；工業正版單價也在百萬級別。

6.RobotStudio（瑞士，無試用）

RobotStudio是瑞士ABB公司配套的軟件，是機器人本體商中軟件做的最好的一款。RobotStudio支持機器人的整個生命周期，使用圖形化編程、編輯和調試機器人系統來創建機器人的運行，并模擬優化現有的機器人程序。但他的特點在于仿真，根據幾何模型動生成軌跡能力，與RobotArt和RobotMaster比，幾乎是零，而且只支持ABB自家機器人。RobotStudio包括如下功能：

（1）CAD導入。可方便地導入各種主流CAD格式的數據，包括IGES、STEP、VRML、VDAFS、ACIS及CATIA等。機器人程序員可依據這些精確的數據編制精度更高的機器人程序，從而提高產品質量。

（2）AutoPath功能。該功能通過使用待加工零件的CAD模型，僅在數分鐘之內便可自動生成跟蹤加工曲線所需要的機器人位置（路徑），而這項任務以往通常需要數小時甚至數天。

（3）程序編輯器。可生成機器人程序，使用戶能夠在Windows環境中離線開發或維護機器人程序，可顯著縮短編程時間、改進程序結構。

（4）路徑優化。如果程序包含接近奇異點的機器人動作，RobotStudio可自動檢測出來并發出報警，從而防止機器人在實際運行中發生這種現象。仿真監視器是一種用于機器人運動優化的可視工具，紅色線條顯示可改進之處，以使機器人按照最有效方式運行。可以對TCP速度、加速度、奇異點或軸線等進行優化，縮短周期時間。

（5）可達性分析。通過Autoreach可自動進行可到達性分析，使用十分方便，用戶可通過該功能任意移動機器人或工件，直到所有位置均可到達，在數分鐘之內便可完成工作單元平面布置驗證和優化。

（6）虛擬示教臺。是實際示教臺的圖形顯示，其核心技術是VirtualRobot。

從本質上講，所有可以在實際示教臺上進行的工作都可以在虛擬示教臺（QuickTeach?）上完成，因而是一種非常出色的教學和培訓工具。

（7）事件表。一種用于驗證程序的結構與邏輯的理想工具。程序執行期間，可通過該工具直接觀察工作單元的I/O狀態?？蓪/O連接到仿真事件，實現工位內機器人及所有設備的仿真。該功能是一種十分理想的調試工具。

（8）碰撞檢測。碰撞檢測功能可避免設備碰撞造成的嚴重損失。選定檢測對象后，RobotStudio可自動監測并顯示程序執行時這些對象是否會發生碰撞。

（9）VBA功能?？刹捎肰BA改進和擴充RobotStudio功能，根據用戶具體需要開發功能強大的外接插件、宏，或定制用戶界面。

（10）直接上傳和下載。整個機器人程序無需任何轉換便可直接下載到實際機器人系統，該功能得益于ABB獨有的VirtualRobot技術。

缺點，就是只支持本公司品牌機器人，機器人間的兼容性很差。

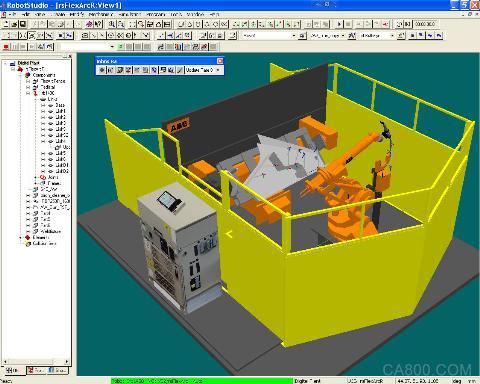

下圖為RobotStudio軟件界面：

?

7.Robomove（意大利，無試用）

Robomove來自意大利，因其公司名叫QD，有時也直接稱乎他為QD。同樣支持市面上大多數品牌的機器人，機器人加工軌跡由外部CAM導入，與其他軟件不同的是，Robomove走的是私人定制路線，根據實際項目進行定制。另一點不同的就是，Robomove與RobotArt和RobotMaster相比，本身是不帶軌跡生成能力的，只支持軌跡導入功能，需要借助CATIA或UG等CAM軟件生成軌跡，然后由Robomove來仿真，所以后置代碼仿真是他的亮點。

缺點：需要操作者對機器人有較為深厚的理解，策略智能化程度與RobotMaster有較大差距。

以上評測可能略帶主觀性，各位朋友也可以自己去對比驗證，但本人在做這番比較過程中，只有RobotArt能夠下載試用，國內還有免費培訓和技術支持服務，RobotWorks可以下載，但還需要安裝Solidworks，對各自版本號匹配還有要求，關鍵是功能有限制，無法充分評估，其他軟件，都是找的*解版，不敢保證功能與正式版是否完全一致。

?
