大家都知道變頻電機是異步電機的一種，也知道異步電機可以用變頻器來進行控制。那么問題來了，一個普通的異步電機支持變頻器來驅動，那它是不是等于一個變頻電機呢?
　　
　　答案肯定是不一樣的。讓我們來看一下異步電機與變頻電機的發展史：
　　
　　電機深深的走入了我們的生活，可以說它是無處不在，而我們用的最為普遍的就是異步電機。隨著時代的發展，工作在工頻下的異步電機已經邁向了變頻時代，大大的提高了異步電機的發展空間。
　　
　　我們都知道普通的異步電機只能在AC380V/50HZ的條件下運行，可以在標準的正弦波下工作。其基本特點是轉子繞組不需與其他電源相連，定子電流直接取自交流電力系統;與其他電機相比，異步電動機的結構簡單，制造、使用、維護方便，運行可靠性高，重量輕，成本低。有人說變頻電機不就是在異步電機的基礎上加了個變頻器么，反正都能工作?？此麄兊墓?/span>作原理這樣說好像是對的，其實不然，變頻電機的各項指標設計都不同于普通的異步電機。

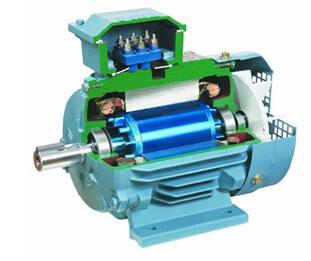

　　圖1

　　
　　變頻電機的成長充滿了坎坷。從字面上我們可以有個初步的了解，即為頻率可以改變的電機，普通異步電動機都是按恒頻恒壓設計的，不可能完全適應變頻調速的要求，變頻電機，通過變頻器調制輸出波形來控制電機的工作狀態。PWM的控制方式。他的載波頻率約為幾千到十幾千赫，可以說它打破了電機只能在工頻電路工作的這一個局限，大大的提高了工作效率。

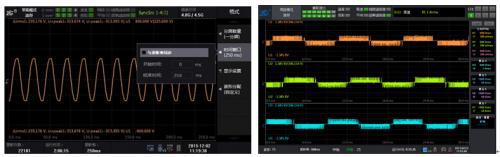

　　圖2

　　變頻器對電機的影響：
　　
　　1、電動機的效率和溫升的問題
　　
　　2、電動機絕緣強度問題
　　
　　3、諧波電磁噪聲與震動
　　
　　4、電動機對頻繁啟動、制動的適應能力
　　
　　5、低轉速時的冷卻問題
　　
　　只有克服了這些問題才能夠正常的工作，為了能夠有更高性能的變頻電機，人們就要在變頻器的影響下能夠讓電機有更好的工作效果，就要克服很多問題，通過變頻器輸出控制電機的工作狀態。由于其具有較寬的工作范圍，可在0.1HZ~130HZ范圍內長期運行。同時變頻器輸出的PWM調寬波模擬正弦交流電，含有大量諧波，處理不當會嚴重的影響電機的壽命。

?

　　圖3

　　
　　在結構設計上，由于繞組的沖擊電壓很高，就要加強對地絕緣和線匝絕緣強度。電機的振動、噪聲方面要考慮電動機構件及整體的剛性，以避開與各次力波產生共振現象。散熱時要采用主電機散熱風扇有獨立的電機驅動。電磁設計上要減小定子電阻，即需要降低基波銅耗，以彌補高次諧波引起的銅耗增加，為抑制電流中的高次諧波，適當增加電動機的電感，保證整個調速范圍內做到阻抗匹配。做到這些才達到了變頻電機的剛性需求。
　　
　　異步電動機，變頻電動機各有特點，為了更合理的選擇電機，要根據工作方式、實際的工作環境，等一系列的條件。由于變頻電機的機械結構，電氣參數的設計都不同于異步電機。而根據更苛刻的工作方式與要求，變頻電機勝任的幾率更大，但是成本較高。
