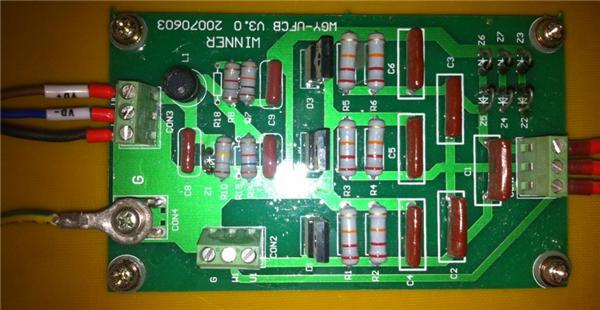

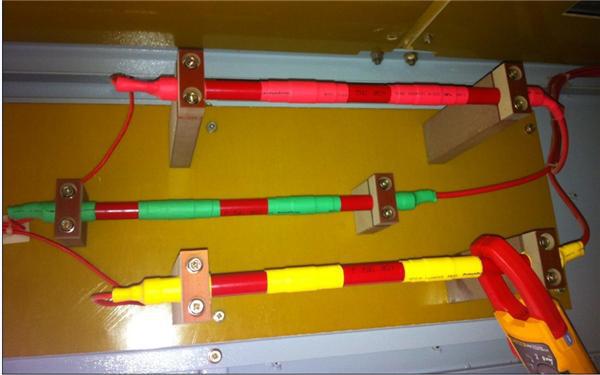

昨天現場的高壓變頻器運行中突然跳停，現場檢查發現報功率單元故障，然后復位后，送上高壓電后，變頻器自檢正常，然后安排啟動，啟動一會就報輸出缺相，開始以為這個缺相檢測是從電流互感器取信號判斷的，后細看說明書，發現是取自輸出到電動機的輸出端子上取信號的。該信號取后，經過電阻分壓，然后送到一個控制板上，然后控制板上有?橋式整流后，又經轉換，變成了一個0－10V的電壓信號，送到S7200的EM231的輸入端，然后有PLC來完成這個檢測的，因程序未能獲取、廠家也不提供，程序內部咋比較不清楚，但是應該是有個比較值的?，F(xiàn)場拍照如下：

???????

?

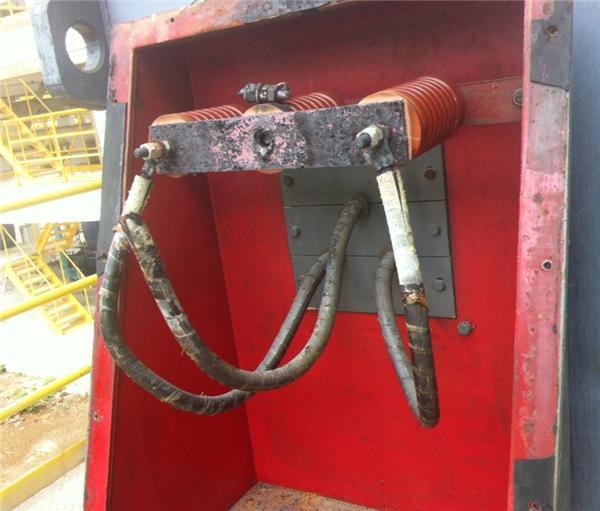

???????經檢查上述器件及其連接沒發現問題后，開始懷疑去電動機的電纜及電動機有問題。安排測量電動機的絕緣，果真發現B相的絕緣很低，然后用我的鉗形電流表測量，B對地居然是0歐姆。工作現場果斷轉移到電動機跟前，拆開一看電動機的接線盒，拆開B相，發現B相繞組對地還是為0，因是高壓電動機－－安排拆開后面的繞組的星型連接點的盒子，發現－－毛病就是在這了，B相繞組已經完全脫開星型連接銅牌，并且翹起來碰到了盒子的外殼，所以B相對地為零。

????
