一、雕銑機主軸電機變頻調速的性能要求：

 主軸系統是雕銑機的重要組成部件，其性能對數控雕銑機整機的性能有著至關重要的影響。

1、全速度范圍內速度波動小、電流波動??；
2、低速力矩大，可以保證低轉速切削;

3、加減速的時間盡量短；

HD700變頻器具有優異的電機控制性能，可滿足雕銑機主軸要求調速范圍寬、轉速穩定度高、過載能力強、低速力矩大、加減速時間短等方面的性能需求，輸出頻率在高速模式下可達1500Hz，過載能力強，輸出頻率穩定。

二、工況及變頻使用情況

      以某公司生產的650型數控雕銑機為例，其要求主軸系統采用變頻器驅動異步交流電機來實現無級變速。主軸電機使用四極高速無刷水冷電機，噪音小、切割力度大。運行轉速一般在0～24000r/min，對應的變頻器運行頻率為0～800Hz。

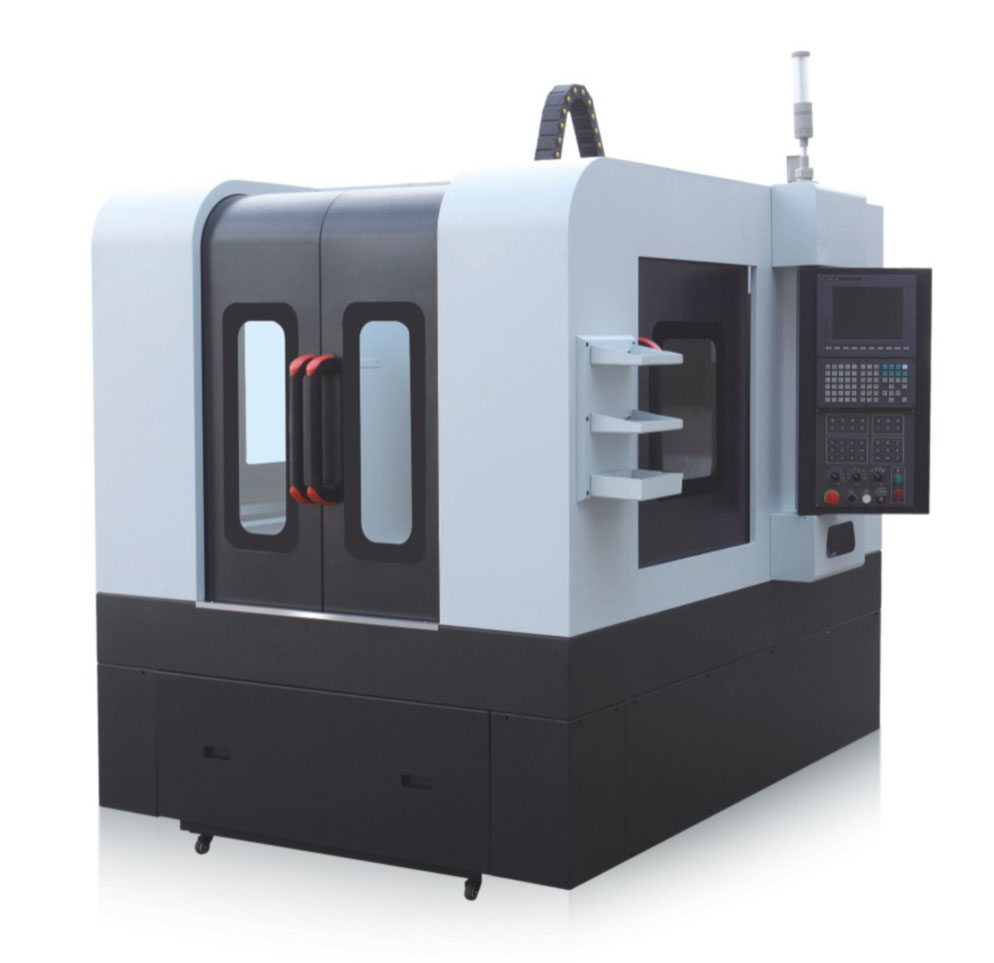

     1、現場設備情況：

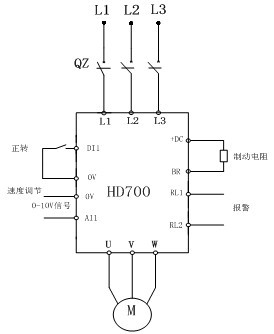

2、變頻器外部接線圖：

3、變頻器配置

        變頻器型號：HD700-40T00550

        制動電阻  ：500W/100Ω

三、調試步驟：

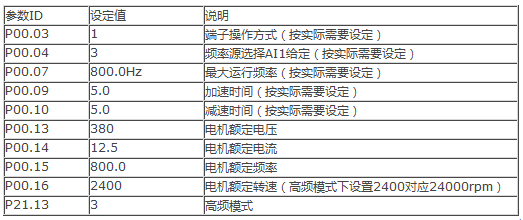

1、在參數默認設置的基礎上設定以下參數

設定以上參數后按“MF”鍵點動運行，觀察整個機械系統是否正常。如果正常則進入試運行。

注意：以上參數按實際需要設定，上表只是現場通用數據。其中P21.13出廠默認值為0，P21.13=0時最大運行頻率可達到300.0Hz， P21.13=1時為高頻模式，最大運行頻率可到達1500Hz。

2、設定以上參數運行后可根據運行情況調節P00.22（電機轉矩提升）改變此參數值可調整低頻區電機力矩大小，此參數值越大，電機低頻輸出轉矩越大，電流也越大，但設置過大可能導致過流保護。

3、調整v/f曲線

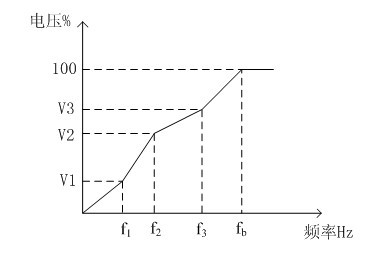

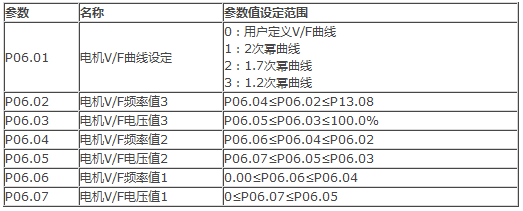

進行上述調整后，還可以根據具體情況調整V/F曲線。HD700變頻器默認狀態下V/F曲線是一條直線，在P06.01=0（用戶自定義V/F 曲線）時，通過P06.02~P06.07可以任意調整V/F曲線。如下圖所示根據需要設定V/F曲線上三個點的頻率和輸出電壓（V,F），則任意一頻率 段輸出電壓可以根據需要適當增大或減小，即調整電機轉矩。

4、如果在運行中出現共振問題，請在確定機械安裝正常的情況下設置跳躍頻率，跳過共振頻率段。HD700變頻器兩個 跳躍基準（P01.05、P01.06），當跳躍頻率設置為0時，跳躍頻率功能被禁止。跳躍頻率范圍參數（P01.07）定義為選定跳躍頻率的上下偏置。 因此，實際的跳躍基準頻帶是跳躍頻率范圍參數（P01.07）中的設定的兩倍，跳躍基準參數（P01.05、P01.06）定義了頻帶的中心點。當給定頻 率在頻帶范圍內時候，頻帶下限將作為最終給定頻率。

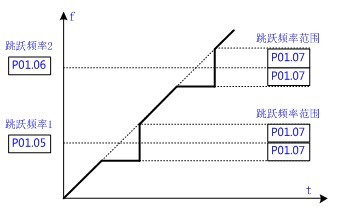

經過跳躍頻率濾波后的最終頻率將限制在最大運行頻率（P01.02）和最小運行頻率（P01.03）之間。如下圖所示：

注意：加減速過程中，變頻器的輸出頻率可以穿越跳躍頻率，不要將兩個跳躍頻率的范圍設置重疊。

5、使用效果

   經現場調試，HD700通用變頻器使得雕銑機主軸電機轉速平穩、加減速時間短、低速力矩大，完全達到工藝性能要求。
