1.繩鋸機概述

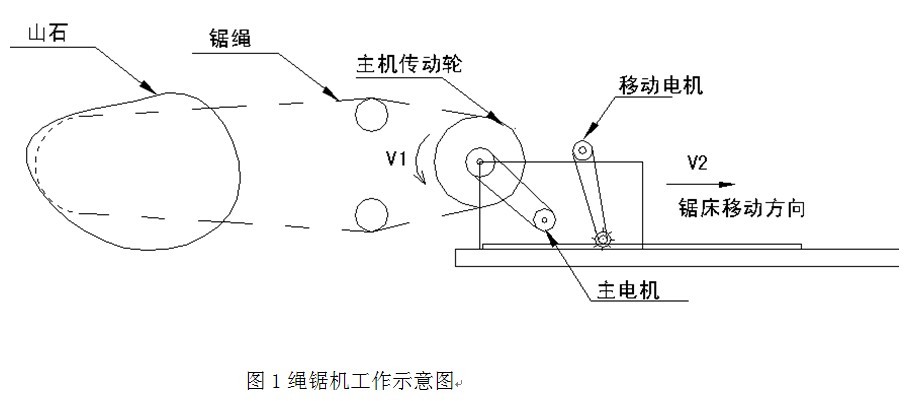

繩鋸機是一種石材開采機械，用于開采花崗巖、大理石等石礦。繩鋸機由主電機、移動電機等部分組成。主電機帶動鋸繩沿近似橢圓的軌跡運行，鋸繩一 端套在石頭上，另一端套在主機傳動輪上，鋸繩上有硬度很高的金鋼石用以切削石礦；移動電機經減速器帶動整個鋸床以一定的速度沿石頭被鋸開的方向向后移動， 移動速度根據主電機的負載狀況和鋸繩所需的張力適時調整，其工作示意圖如圖1所示：

2.工藝要求

1、主機和移動電機速度無級可調；

2、啟動電流小，對電網沖擊??；

3、低頻力矩大；

4、過載能力強；

5、實現手動/自動控制；

6、根據主機電流自動調節移動電機轉速；

7、操作方便，電氣成本低。

?

3、HD700變頻器的控制方案

?

HD700系列通用型矢量變頻器由七喜工控研發生產，采用雙CPU控制，實現了易用性和功能適應性的完美結合。其具有以下特點，十分適合使用在繩鋸機上。

1、具有多功能模擬量輸入輸出口和高速脈沖輸入輸出口；

2、可以實時監視電機電流，無須另加電流互感器；

3、極好的低頻力矩特性，0.5Hz即可輸出100%轉矩；

4、具有PID功能，而且PID的給定和反饋通道可自由編程，十分方便；

5、具有靈活的頻率源自定義方式，可根據需要自由定義頻率源；

6、具有多種高級可編程模塊，自由編程可實現多種功能。

基于以上特點，我們可以省去早期控制方案中的電流互感器和PLC，使用HD700變頻器及一些簡單的電氣元件便可完成繩鋸機控制，而且節約大量成本。此方案能根據切割面的變化及時調整移動速度，負載控制平穩、精確。

?

3.1 HD700控制方案及其原理圖

?

?主機變頻器將主電機運行電流經高速脈沖輸出口DO2送給移動變頻器作為PID反饋值，移動變頻器中電位器AI2作為PID的給定值(最大給定與主機額定電流對應)，即手動給定主機期望負載，移動變頻器經過PID運算控制移動電機轉速，保證負載平穩。

?

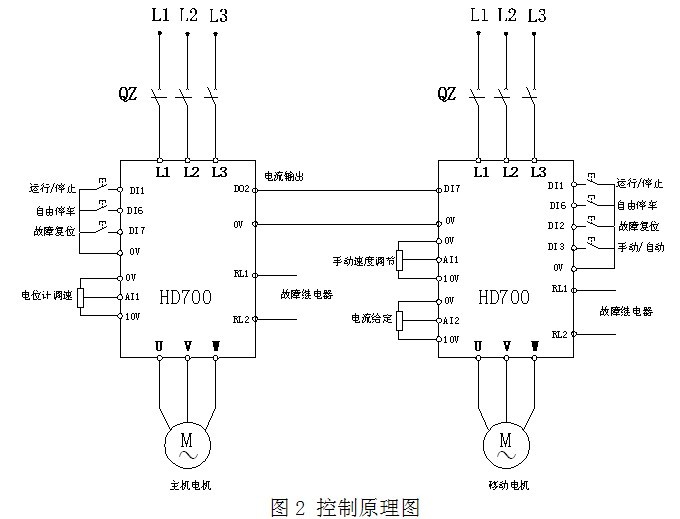

繩鋸機剛開始運行時，先將移動電機選擇為“手動”控制，通過調節AI1改變移動電機的速度，使鋸繩繃 緊，調節電流給定電位計AI2，調到相應的百分比位置（例如：主機額定電流為100A,需要工作在50A，則將電流給定電位計AI2調制50%）；電流給 定調節完成后，將移動電機切換到“自動”控制，移動變頻器進入PID運行模式，根據主機輸出電流自動改變移動電機的頻率，始終保持主機輸出電流不變。其控 制原理圖如圖2所示：

?

3.2參數表

?

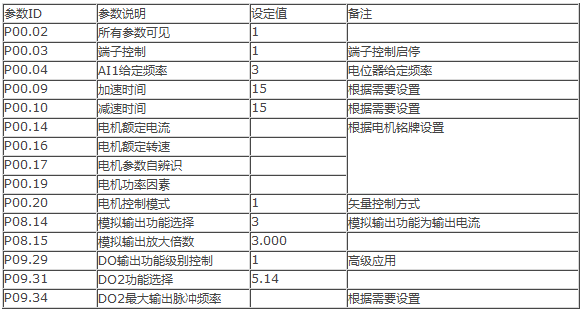

主機

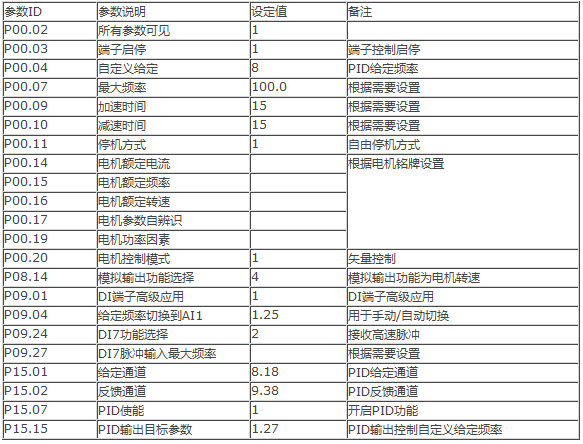

移動電機

注意事項：

1、移動變頻器電流給定電位計為帶刻度電位計，方便電流給定；

2、電流給定電位計100%對應主機額定電流。
