一、冷鐓機工作原理

自動冷鐓機由帶輪、齒輪傳遞動力，通過曲柄連桿，滑塊機構進行直線運動，利用凸膜和凹膜，使胚件發生塑形變形或分離，在室溫下把棒材或線材的頂部加粗而鍛造成形。冷鐓機主要用于制造螺栓、螺母、套筒扳手、鐵釘、鉚釘和鋼球等一次成型的標準件，能順序完成切料、鐓頭、聚積、成形、倒角、搓絲、縮徑和切邊等工序。

二、冷鐓機特性及控制要求

根據成型標準件大小的不同，冷鐓機的主機功率從5.5kW-315kW不 等。由于其工作的特殊性，對變頻器性能要求非常高。要求變頻器加減速快、過載能力強、電網適應性強。七喜變頻器全系列均可內置制動單元，既可以為快速減速 提供條件，也可降低配置制動單元的成本（很多品牌都是外置制動單元），還可以節省安裝空間。當電網波動大，有較大壓降時，七喜變頻器獨特的低電壓工作模 式，可以提供可靠的解決方案。

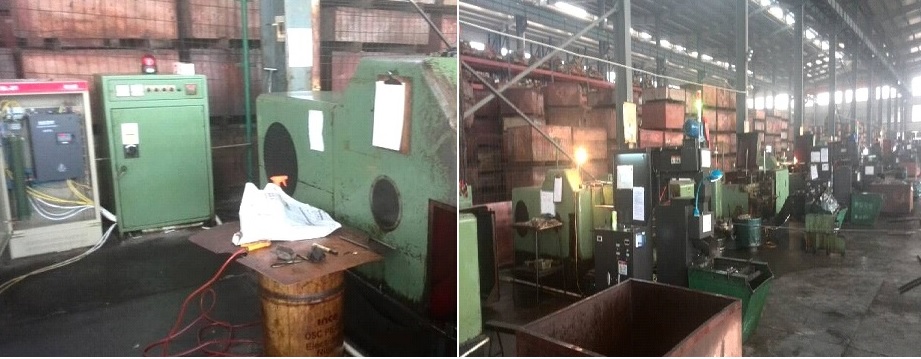

下圖為某用戶現場：該冷鐓機的電機為四極22kW，額定電流42A。為了能夠在1.5秒內完成啟動，我們選擇HD700-40T0300E變頻器，使用效果客戶非常滿意。

?

三、接線圖及參數設置
?

參數設置表：???? ???????????????????????????????????????????????????

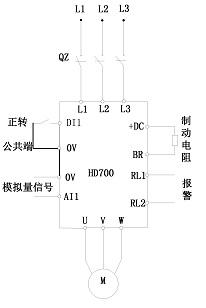

接線圖:???

?
