一、離心機概述

工業離心機是利用機件旋轉產生的離心力，將懸浮液、乳濁液及其他物料進行分離或濃縮的設備。工業離心機有沉降式離心機、蝶式離心機、推料式離心機等，廣泛應用于化工、輕工、制藥、食品、環保等行業。離心機有一個繞本身軸線高速旋轉的圓桶，稱為轉鼓，通常由電機驅動。物料進入離心機轉鼓后，離心轉鼓在外部電機的帶動下啟動，逐漸加速到額定轉速，依靠強大的離心力將物料通過濾布或?yàn)V網進行分離。

?

二、離心機的安全性

離心機的轉鼓是一個直徑可達1米，且轉速很高，達每分鐘數百轉至上千轉的回轉殼體，其運轉時在離心力作用下，會 在轉鼓內壁產生很大的作用力，這些應力一是來自高速回轉時鼓壁金屬的自身質量產生的離心力；二是因?yàn)檗D(zhuǎn)鼓內壁上所附著的篩網、物料和液體層所產生的離心機 力都作用在鼓壁上，從而導致轉鼓壁內又產生相應的應力。這股巨大的離心力在完成各種工藝任務的同時，也隨時會造成機械、人身安全事故。因此，離心機在高速運轉時，危險因素也很多，一旦設備出現意外，除了造成巨大的經濟損失，還有可能造成人員傷亡。曾經某個廠的吊袋離心機，在高速運轉時，發生故障，轉鼓從中飛出，破窗后一直飛出廠房外，幸好未造成人員傷亡。而江蘇省泰安市安監局的事故通報，更是讓人感到離心機的危險。

（摘自 泰安監〔2011〕213號）6月28日上午9時55分，姜堰市鑫鑫化工有限公司在對羥基苯乙酸車間放料過程中，離心脫水機吊軸突然斷掉，使脫水機傾斜失 去重心，高速旋轉的內膽與外殼碰撞，造成1人死亡。7月17日7時40分，江蘇常隆農化有限公司一分廠甲萘威產品裝置離心機液壓系統發生故障，使離心機刮 刀下垂與物料分布器發生撞擊摩擦，導致發生一起火災事故。9月26日下午17時20分，江蘇瑞和化肥有限公司發生一起離心機傷害事故，造成1人死亡、1人 輕傷。離心機作為化工生產中重要的設備設施，近年來由于企業安全管理的疏忽，導致其時有傷人事故的發生。

三、推料式離心機工作特性及控制要求

從上可見，離心機是一種對安全有一定要求的設備。在離心機中使用的變頻器，遇到離心機故障時，要及時響應，盡快使電機停止運轉。按常規方法，以切斷電源或給變頻器停止指令的方式停止變頻器輸出，電機將處于自由狀態，會導致離心機失控，處于溜車狀態。普通離心機慣性較大，在慣性力的作用下，離心機的轉鼓將繼續旋轉，到完全停下來至少需要半個小時，這跟緊急停車的初衷適得其反。讓離心機迅速停下來，不止是緊急停車時的需求，也是平常應用中的需求。為此，傳統上，離心機采用液壓輔助技術或剎車片。離心機慣性大、停機時間長，剎車片長時間運行會溫度升高，長時期使用會造成剎車片磨損嚴重，給離心機的工作運行、運轉速度產生影響。用這種技術的離心機往往需要承擔超額荷載、慣性，體積大、價格高、維護成本高。

各系列七喜變頻器都內置制動單元，可外接制動電阻，較好地解決了離心機停車難的問題。當離心機開始停機時，變頻器的頻率按減速時間下降，由于離心機的慣性，其轉速變化不大，造成電機轉子轉速高于旋轉磁場轉速，電機處于發電狀態，旋轉磁場阻礙電機轉子運轉，從而使離心機減速。電機發的電，反饋回變頻器，如果沒有制動電阻，過高的電壓會使變頻器產生過壓保護，甚至會損害變頻器，接了制動電阻后，電流流過電阻，能量變成熱量耗散掉。這樣可使離心機較快停止下來。這種方式維護簡單、成本較低。

離心機對轉矩要求十分苛刻，由于慣性大，在啟動時，需要較高的轉矩，較小的轉矩會啟動困難，需要適當提高轉矩補償值，但該補償值不能太大，七喜變頻器有限流和限壓功能，太大的補償值會過流或過載，觸發七喜變頻器的限流和限壓保護功能，導致變頻器報警，此時應適當延長加速時間。

在離心機的工作過程中，加料、分離、刮料工作都是根據不同的工作速度進行的，變頻技術可以根據工況調節頻率和速度。根據工藝特點，在開始階段物料主要是固液混合物，剛啟動時負載相對較大，當達到一定的轉速時，液體在離心力的作用下由離心外側流出，這樣部分液體先被分離出來，隨著電機轉速的進一步提高，負載也相應減小。整個過程分為幾個不同轉速運行以達到分離效果。

?

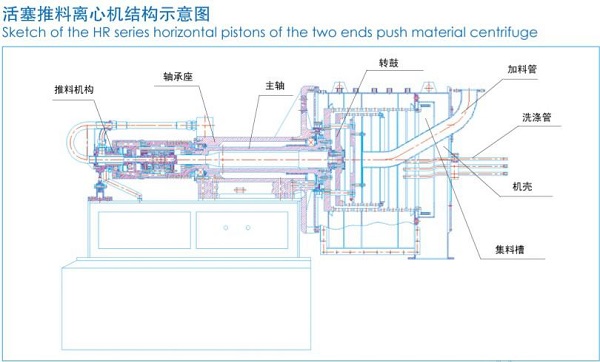

推料式離心機是離心機的一種，其主推料電機具有往復性運動特性，在工作中電流突變很大，要求所配置的變頻器必須有很強的過載能力；

四、七喜變頻器應用特點

??? （1）七喜變頻器的工作電壓范圍380V-480V，并且其獨有的低母線電壓運行模式，380V產品可在220V電壓下降額使用，在全球大多數國家的標準電網下都能正常使用，而不需要使用其他輔助設備。

（2）七喜變頻器全系列獲得美國UL認證，產品安全可靠，已出口到全球幾十個國家。

（3） 七喜變頻器采用矢量控制方式，在低頻啟動時，有較大轉矩，啟動轉矩在0.5Hz時，為100%，在1Hz時，為150%額定轉矩，保證全程?? ?切削能力強。調速范圍為0~2000Hz，按不同機型，從1:100（開環矢量）到1:1000（閉環矢量）。在穩態運行時，轉速精度為1%n0。

??? （4）采用英飛凌第四代集成模塊，設計裕量大，過載能力強；

??? （5）特殊的PCB涂層工藝，環境適應能力更強；

??? （6）內置制動單元，可外接制動電阻。

?

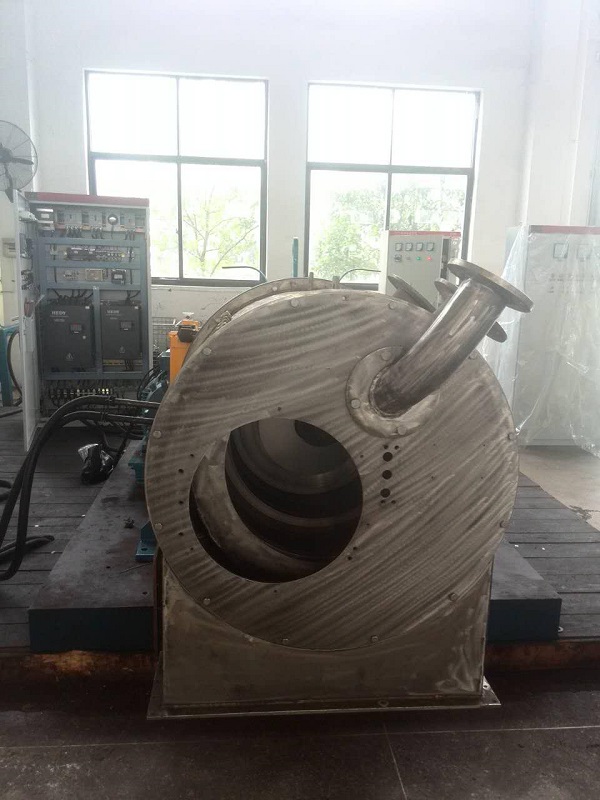

浙江某大型離心機制造企業，以前一直使用進口品牌變頻器，深入了解并使用七喜變頻器后，全部切換成七喜變頻器，幾年來，該企業離心機出口至阿根廷、墨西哥、南非、阿爾及利亞、越南等十多個國家，獲得海外客戶的一致好評。

?

?
