性能特點: | 硬件特色 | 參數簡潔,易于使用 |
高性能開環矢量控制 | 雙CPU處理,實時精確控制 | 功能特色: |
優化的V/F控制 | 采用新一代PIM集成模塊 | 標準功能: |
優異的加減速控制 | 標配簡易鍵盤 | 4段速/轉速跟蹤 |
電機差數快速識別 | 全系列標配制動單元 | 自動載頻/跳躍頻率/ |
過載能力: | 內置EMC濾波器,斷點設計 | 2段V/F曲線和3種平方曲線 |
150%,1分鐘 | 電子開關設定實現端子源/漏類型轉換 | 低母線電壓運行方式(400V) |
低頻轉矩: | 模擬給定(電流)斷線檢測功能(可選) | |
100%,0.5HZ | 優秀的熱模型確保IGBT可靠熱保護 | |
150%,1HZ | PCBA圖層設計,增加環境適應性 | |
風扇無電纜設計,直接拆卸 | ||
可外接輔助風扇,適合更惡劣的環境 |
變 頻 器 輸 入 | 輸入電壓Uin | 200V(?10%)~240V(+10%) 單相/三相 380V(?10%)~480V(+10%) 三相 |
輸入電源頻率 | 48Hz~62Hz | |
輸入電壓不平衡度 | ≤3% | |
變頻器輸出 | 輸出電壓 | 0V~輸入電壓 |
輸出頻率 | 0Hz~300Hz | |
主要控制性能 | 控制方式 | V/F控制,開環矢量控制 |
載波頻率 | 1kHz~15kHz | |
調速范圍 | 矢量控制方式下1:100,V/F方式1:50 | |
起動轉矩 | 矢量控制方式下0.5Hz:100%,1Hz:150% | |
轉矩控制精度 | ≤7%,矢量控制方式下 | |
轉矩脈動 | ≤2%,矢量控制方式下 | |
穩態運行轉速精度 | ≤1%n0(額定條件下) | |
頻率設定值分辨率 | 數字給定0.01Hz,模擬給定0.1%×最大頻率 | |
加、減速時間 | 0.1s~3600s | |
轉矩提升 | 0.1%~30.0% | |
過載能力 | 標準型,E型150%額定輸出電流1分鐘; P型110%額定輸出電流1分鐘 | |
V/F曲線 | 四種方式:用戶自定義V/F曲線方式和3種降轉矩特性曲線方式(2.0次冪、1.7次冪、1.2次冪) | |
直流制動 | 直流制動起始頻率:0.0%~100.0%最大頻率 直流制動電流:0.0%~300.0%電機額定電流 直流制動時間:0.00s~60.00s | |
能耗制動能力 | 內置制動單元 能耗制動使用率:0.0%~100.0% 能耗制動直流電壓點出廠默認為: 220V電壓等級產品為390V 380V電壓等級產品為780V | |
點動 | 點動頻率范圍:0.00Hz~50.00Hz 點動加減速時間:0.1s~60.0s 點動間隔時間:0.1s~60.0s | |
主要控制性能 | 多段速運行 | 通過控制端子實現4段速運行 |
自動電壓調整(AVR) | 當電網電壓在一定范圍內變化時,能自動保持輸出電壓恒定 | |

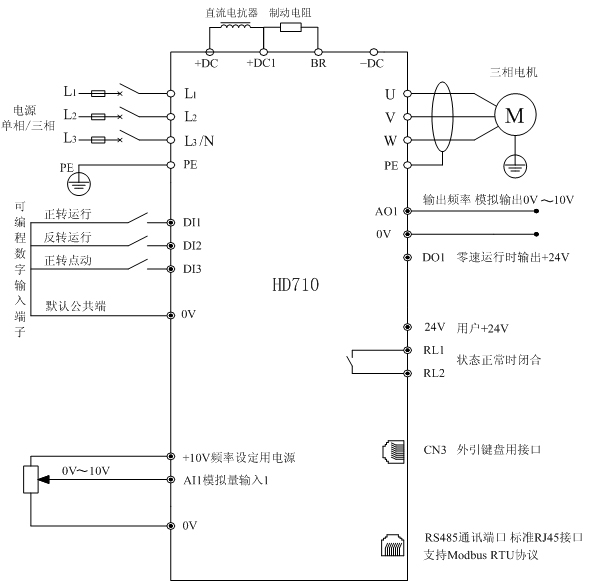

輸入輸出功能 | 頻率設定方式 | 數字輸入:鍵盤給定、UP/DOWN端子、通訊 |
模擬輸入:AI1:0V~10V,0(4)mA~20mA | ||
運行命令通道 | 鍵盤、端子、通訊 | |
數字輸入端子 | DI1~DI3:3路可編程數字輸入端子,正、負邏輯可選 | |
數字輸出端子 | DO1:可編程數字輸出端子,最大輸出電流:50mA | |
模擬輸出端子 | AO1:可編程模擬量輸出端子,輸出0V~10V電壓信號 | |
繼電器輸出 | 一個可編程常開繼電器輸出,開關容量: AC250V/2A(COSφ=1) AC250V/1A(COSφ=0.4) DC30V/1A | |
通訊 | 接口方式 | RJ-45標準通訊接口 |
通信協議 | Modbus RTU模式 | |
使用環境 | 海拔高度 | 海拔1000米以內無需降額; 海拔1000米~3000米之間,每升高100米須降額1%使用 |
環境溫度 | -10°C~+40°C | |
濕度 | 小于90%RH,無凝露 | |
振動 | 小于5.9m/s2(0.6g) | |
存儲溫度 | ?40°C~+70°C | |
使用場所 | 室內,無直接日曬,無易燃、腐蝕性氣體和液體,無油性灰塵、飄浮性的纖維及金屬微粒等 | |
選配件 | LED操作鍵盤、HDOM-232、HDOM-USB、鍵盤安裝底座、HDsoft(PCTools)等 | |
保護功能 | 短路、過流、過載、過壓、欠壓、缺相、過熱、外部故障等 | |
效率 | 1.5kW及以下:≥89% 2.2kW~11kW:≥93% | |

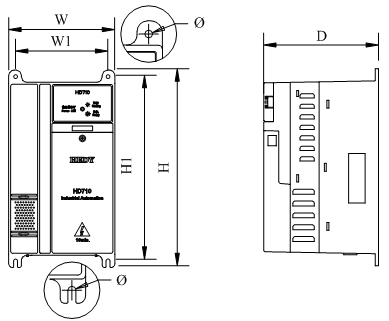

安裝方式 | 柜掛式安裝、柜式安裝 | |
防護等級 | IP20,通過安裝配件可以達到IP21 | |
冷卻方式 | 220V電壓等級0.4kW機型自然冷卻,其他型號強迫風冷 |
